異なる参照エンティティの選択

次の選択の結果を示します。

• 異なる参照エンティティの選択: 例 1 & 2
• カーブした参照エンティティの選択: 例 3

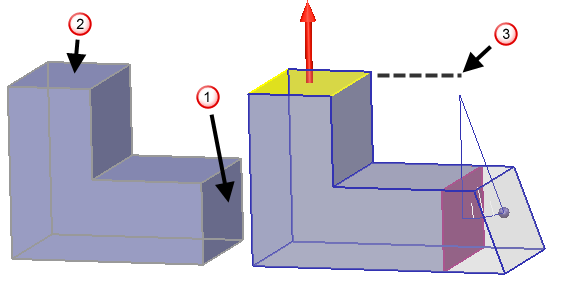

例 1

1. 勾配付けするフェースを選択します。



2. 参照エンティティ を選択します。
3. 角度 に 25 を入力します。
4. [適用]をクリックします。

勾配フェースのピボット ポイント は、選択した参照エンティティを反映します。角度は、ピボットポイントで計測されます。

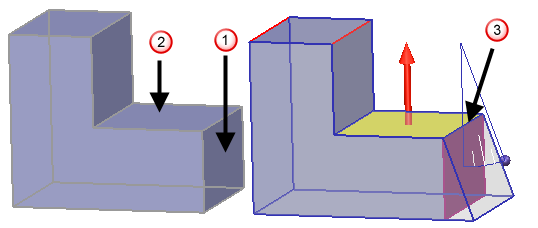

例 2

1. 勾配付けするフェース を選択します｡



2. 参照エンティティ を選択します。
3. 角度 に 25 を入力します。
4. [適用]をクリックします。

   勾配フェースのピボット ポイント は、選択した参照エンティティを反映します。角度は、ピボットポイントで計測されます。

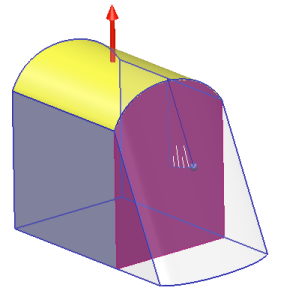

例 3: カーブした参照エンティティを選択する

1. 勾配付けするフェース を選択します｡



2. 参照エンティティ を選択します。
3. 角度 に 25 を入力します。



4. [適用]をクリックします。



   勾配フェースにはカーブの付いたエッジが含まれ、参照エンティティの曲率を反映します。
