ハッチバウンダリーを選択

ハッチバウンダリーの選択には、2 通りの方法があります。

• 次の方法で、ワイヤーフレームで囲まれた領域を選択します。
  • ワイヤーフレームで囲まれた領域の余白部分をクリックします。

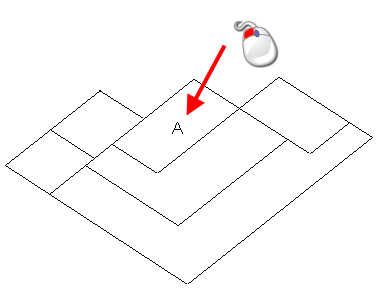

    次図の位置をクリックすると、領域 A がハッチされます。



• ワイヤーフレームを使用してバウンダリーを定義します。
  1. ハッチバウンダリーの開始オブジェクトとして、ワイヤーフレームオブジェクトをクリックします。

     オブジェクトを選択すると ハッチを作成 ツールバーが表示され、バウンダリーが選択されます。

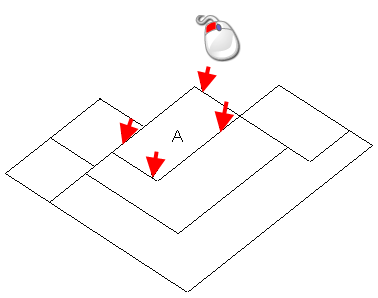

  2. ハッチバウンダリーの配置箇所を決定したら、その交点に近接するオブジェクトを選択し、分岐点でバウンダリーが左折するようにします。 たとえば、領域 A をハッチする場合、次図のようにオブジェクトをクリックします。

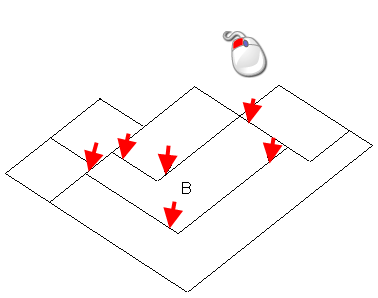

     領域 B をハッチする場合、次に示すようにオブジェクトをクリックします。



     ハッチを作成 ツールバーで 左折 モードが選択されている場合（デフォルト）、一度マウスクリックするだけで、ハッチバウンダリーを選択することができます。

  3. バウンダリーを選択したら、ツールバーの [保存] ボタンをクリックします。選択したハッチパターンが、選択領域に追加されます。

ハッチバウンダリーを編集するには、ハッチを作成 ツールバーを使用します。このツールバーは、[コンポジットカーブ]ツールバーと同様に作用します。

ハッチを作成した場合、ハッチを編集 することができます。

ヒント: [Drafting オプション]ダイアログの[ハッチ]ページで、各ハッチ パターンの既定の設定を編集することができます。
