モデル全体、またはモデルから選択したオブジェクトの単一ビューを作成することができます。
次のモデルのビューを作成するには:
- 開いているドローイングがない場合、ドローイングを作成 するか、既存のドローイングを開く 必要があります。
- 選択したオブジェクトのビューを作成する場合は、モデル内のオブジェクトを選択します。
オブジェクトが選択されていない場合は、モデル全体のビューが作成されます。
- [図面]タブ > [ビュー]パネル > [単一]をクリックします。
- [ビュー]タブ > [ウィンドウ]パネル > [ウィンドウ]をクリックし、必要なドローイング ウィンドウを選択します。
ドローイングウィンドウ上におけるカーソルの移動に伴ってビューがカーソルに追従し、ドローイング上で配置可能になります。
- ビューを配置する位置でクリックします。
注: モデル内で非表示に設定されているオブジェクトは、ビューには描かれません。
注: 既定で、ビューはワールド スペースの上部を見下ろすように(マイナス Z 軸方向に)描かれます。ビューを編集して、これを変更することができます。

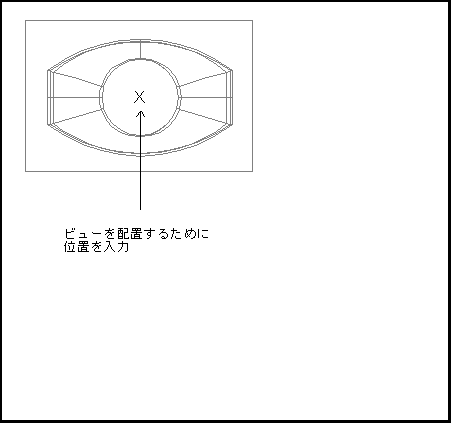

この例のビューには、円と十字の印が付いています。これはビューの原点を示すものであり、[ビューを編集]ダイアログを使用して変更することができます。
単一ビューを作成する場合、[図面]タブ > [ビュー]パネル > [相対値]を使用して、これに相対的なビューを作成することができます。
