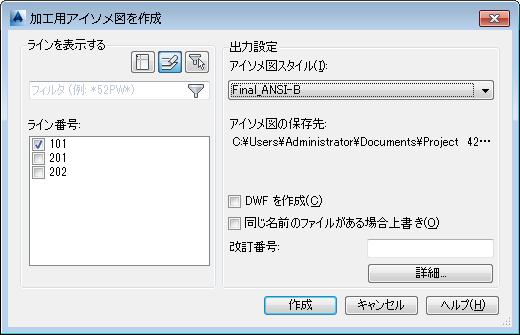

加工用アイソメ図面を作成します。アイソメ タイプ、上書きオプション、および DWF 出力を指定します。
Display Lines
- Drawing
-
Lists line numbers that are in the drawing.
- Project
-
Lists all line numbers in the project.
- Filter
-
Lists line numbers in the current selection set.
Line Numbers
Sets the lines to include in the isometric drawing or PCF.
Right-click in the Line Numbers area to Select all lines or Clear all lines.
出力設定
次のアイソメ出力設定を指定します。
- アイソメ図スタイル
-
使用するアイソメ図スタイルを指定します。アイソメ図スタイルは、[プロジェクト セットアップ]で作成したり、修正することができます。
- アイソメ図の保存先
-
アイソメ図面を作成するフォルダを指定します。
- DWF を作成
-
アイソメの DWF を作成するかどうかを指定します。
- 既存のものがある場合上書き
-
オンにすると、同じ名前の既存のアイソメ図面は上書きされます。オフにすると、新しいアイソメ図面の名前が変更されます。
- 改訂番号
-
タイトル ブロックに表示できる改訂番号を設定します。
- 詳細
-
[アイソメ図作成の高度なオプション]ダイアログ ボックスが表示されます。
注: [作成]をクリックすると、ダイアログ ボックスの下部に進行状況バーが表示され、アイソメ図作成の詳細を示します。
