Advance Steel で行った変更で Revit モデルを更新するには、Advance Steel Extension を介した同期処理を使用します。
同期処理を行うと、構造全体を再度読み込みすることなく、.smlx 形式を使用して修正内容を更新できます。

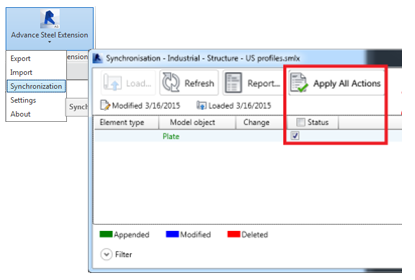

同期ワークフロー:
- Extension を使用して、Revit の構造要素を持つモデルを Advance Steel に .smlx 形式で書き出します。
- Revit モデルに修正を行う場合は、修正したモデルを Revit から別の .smlx ファイルに 再度書き出します。
- Advance Steel に戻り、[同期]ダイアログ
(ロード)で修正された .smlx ファイルを読み込みます。
- 修正された .smlx ファイルと読み込み済みのモデルが比較されます。モデルの 2 つのバージョンのすべての変更が表示されます。各オブジェクトの修正がリスト表示されます。このリストはフィルタすることができます。
- 同期プロセスでは、ジオメトリ(断面のサイズ、位置、回転など)が修正された新しいオブジェクトや既存のオブジェクトがすべて 修正済みとしてマークされます。
- 一連のオプションを使用して、修正を部分的に適用することも、完全に適用することもできます。

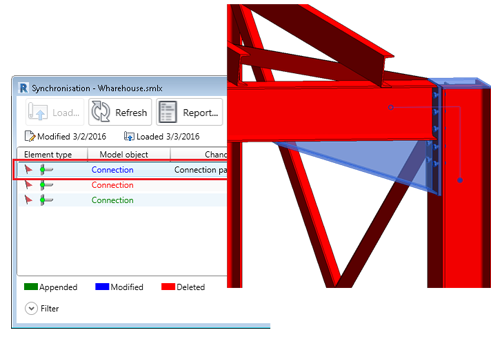

キャンバス内で選択した要素のハイライト表示
Revit のモデル オブジェクトをすばやく確認するには、Synchronization ダイアログの内部で(修正済みか削除済みの)行をダブルクリックすると、モデル内のオブジェクトをハイライトして拡大表示できます。目的の要素が現在のビューに表示されない場合は、その要素を表示できるビューが開きます。 要素がいずれかのプロジェクト ビューで非表示になっている場合は、警告メッセージが表示されて、ビューが見つかる可能性があることが通知されます。
同期とプロジェクトで使う単位
Synchronization ダイアログでは、Revit の[プロジェクトで使う単位]ダイアログの単位と許容差の設定が使用されます。[プロジェクト単位]ダイアログで単位と許容差を変更することで、同期ダイアログ内に表示される修正済みの行の数を管理することができます。

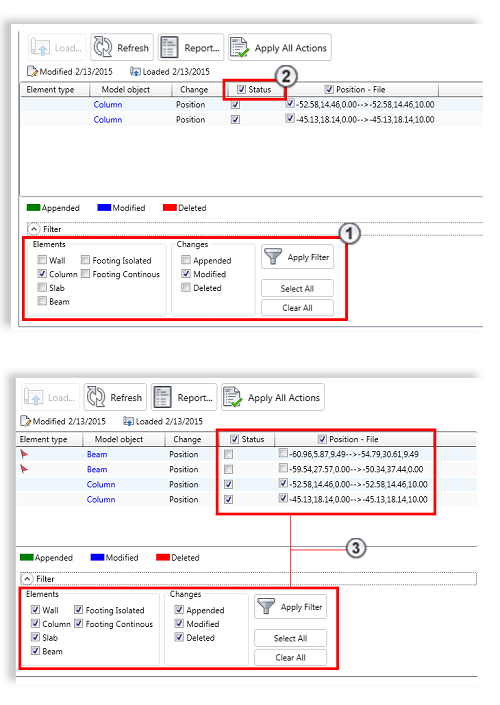

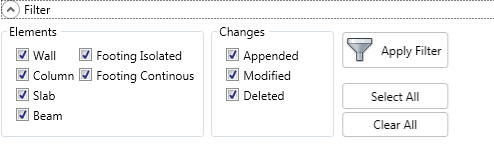

フィルタを適用したメイン チェック ボックス
Synchronization ダイアログのメイン チェック ボックスは、フィルタを適用して使用することができます。 フィルタを使用してオブジェクトを選択し、メイン チェック ボックスがアクティブになっていると、選択した行の個々のチェック ボックスのみがオンになります。
| 同期ダイアログ - メイン チェック ボックス | 同期ダイアログ - フィルタの選択 |
|---|---|
|
|
次の図に例を示します。
柱要素が表示されるように選択されています
。[Status]のメイン チェック ボックスはオンになっています
。すべてのオブジェクトが再び表示されました
。
ダイアログでは、Column 行のみの個別チェック ボックスがオンになっています。

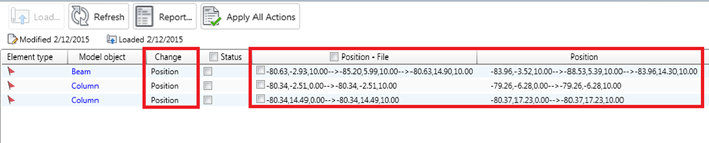

Synchronization ダイアログでの位置とオフセットの表示

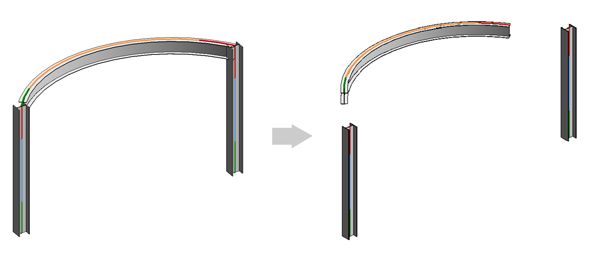

Synchronization ダイアログには、1 つの修正行に位置の変更とオフセットの変更の両方が表示されます。 システムの軸の開始点と終了点の座標点のプロンプトが表示されます。これは、曲り梁を含むあらゆる線形要素に適用されます。直線の軸は「0,0,0->1500,0,0」で表される 2 つの点で定義され、曲り梁の軸は「0,0,0->1500,1500,0->3000,0,0」の 3 点で定義され、中央の座標は、曲り梁の中点を表します。

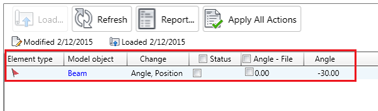

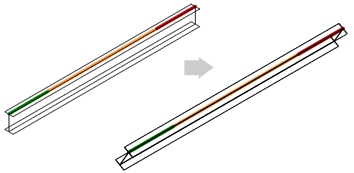

Revit の Synchronization ダイアログでの梁と柱の回転
Revit では、Beam および Column セクションの回転は、Revit の Synchronization ダイアログによって認識および適用されます。変更は、"Angle" という言葉で表示されます。
Revit でのプレートの同期
Revit では次のプレートの修正を同期することができます。
- 位置
- 形状
- 厚さ
- マテリアル
前述の機能を示すために、モデルを Revit から書き出してから、Advance Steel に読み込みました。ここでは、構造要素間でいくつかの接合がモデリングされています。 この手順の後、今度は Advance Steel からモデルが書き出され、最初の Revit モデル内でプレート オブジェクトが同期されます。
次の図の例を参照してください。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- 位置
次の例では、Advance Steel モデル内で、隅のベース プレートが 90 度回転されています。
この修正内容を Revit モデルに同期して戻すときに、修正前後の差異が位置の変更として認識されます。

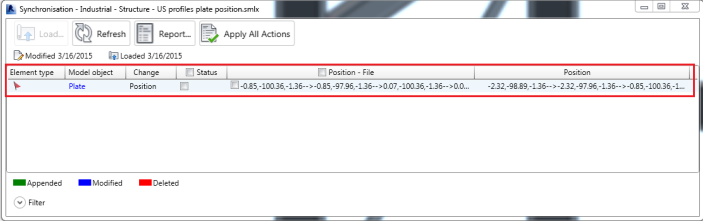

[Synchronization]ダイアログは、プレートを設定するそれぞれの点の座標を比較し、「-0.85、-100.36、-1.36 が -0.85、-97.96、-1.36 が 0.07、-100.36、-1.36 …」のようにインタフェースに表示します。
変更が適用されると、隅のベース プレートが新しい位置に回転します。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|

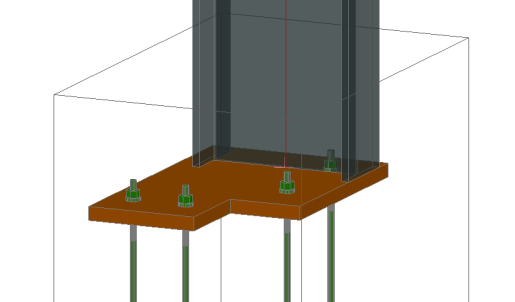

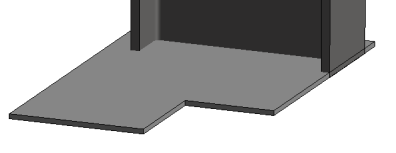

- 形状

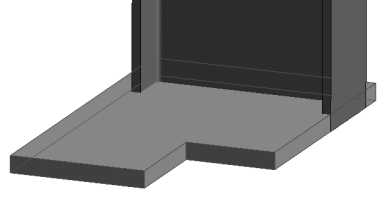

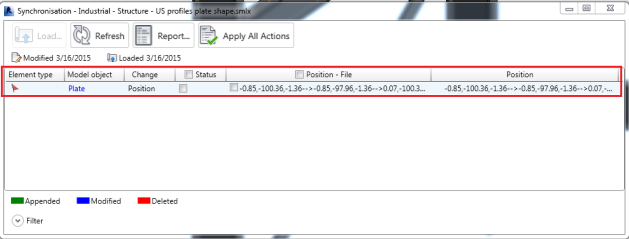

次の例では、Advance Steel モデルでベース プレートの形状が修正されています。 この修正内容を Revit モデルに同期して戻すときに、修正前後の差異が位置の変更として認識されます。 [同期]ダイアログは、プレートを設定するそれぞれの点の座標を比較し、「-0.85、-100.36、-1.36 が -0.85、-97.96、-1.36 が 0.07、-100.36、-1.36 …」のようにインタフェースに表示します。
変更を適用すると、それに応じてプレートの形状も変更されます。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- 厚さ

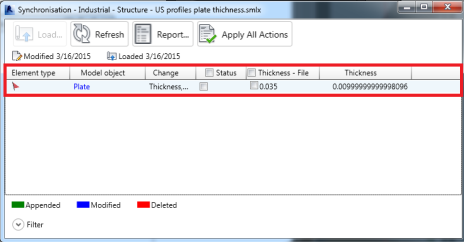

次の例では、Advance Steel でプレートの厚さを増やしています。この修正内容を Revit モデルに同期して戻すときに、修正前後の差異が厚さの変更として認識されます。 修正を適用すると、新しい値に応じてプレートの厚さが変更されます。
| Advance Steel モデル | Revit モデル | Revit 同期プロセス | 同期された Revit モデル |
|
|
|
|
- マテリアル

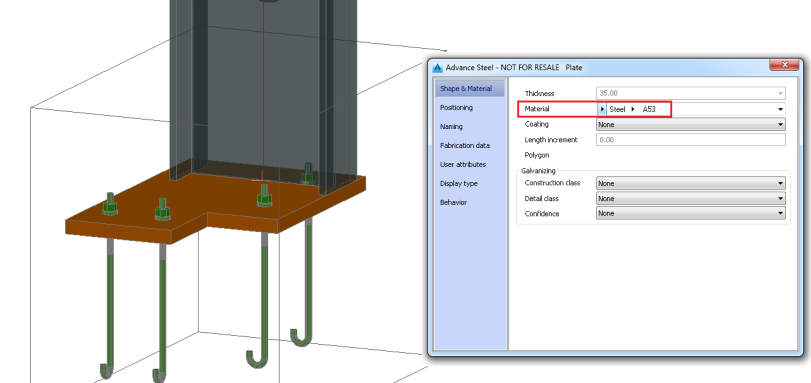

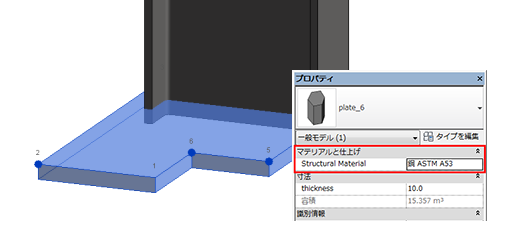

次の例では、Advance Steel でベース プレートのマテリアルが「鋼 ASTM A53」に修正されています。 その後、この修正が Revit プロジェクトに同期されます。修正前後の差異は、マテリアルの変更として認識されます。 修正を適用すると、新しい値に応じてプレートのマテリアルが変更されます。
| Advance Steel モデル |
|
| Revit モデルの同期プロセス |
|
| 同期された Revit モデル |
|
