冷温水配管系統に水圧分離を追加または削除する

冷温水配管系統をループに分離して、各ループの流量および圧力損失を計算します。

水圧分離を追加するには

1. 2 次ループの開始または終了パイプのいずれか(または両方)を選択します。
   ヒント: パイプの複数のペアを選択することができます。

2. [修正 | 配管]タブの[水圧分離]パネル (分離を追加)をクリックします。

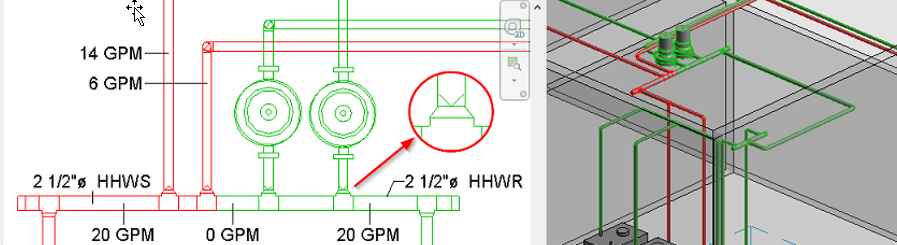

次に示すように、分離点のパイプの終点にグラフィックスが表示されます。

ヒント: 冷温水分離記号の表示設定をコントロールするには、[表示]タブ [グラフィックス]パネル (表示/グラフィックス)をクリックします。[モデル カテゴリ]タブで[配管]カテゴリ展開し、水圧分離シンボルを有効または無効にします。

タップを使用している場合、分離の正確な点はメインまたはヘッダの間に配置されています。T 型を使用している場合、分離の正確な点は T 型と分岐パイプ、または T 型に接続されている継手の間にあります。共通パイプ、接合部のヘッダ上の 2 次給気および還気の間のパイプでは、ゼロの流量が表示されます。

読み込み専用のパラメータ、ループの境界は、選択したパイプが分離されたループの境界であるかどうかを示します。

水圧分離を削除するには

1. 子ループ内の 1 つまたは複数のループの境界のパイプを選択します。
2. [修正 | 配管]タブ [水圧分離]パネル (分離を削除)をクリックします。
