手摺の手摺子をカスタマイズするときには、支柱の始端、コーナー、終端を指定できます。
- 平面図ビューで、手摺を選択します。
- プロパティ パレットで
[タイプを編集]をクリックします
注: タイプ プロパティの変更内容は、プロジェクト内のこのタイプの手摺のすべてに反映されます。[複製]をクリックすると、新規の手摺のタイプを作成することができます。 - [タイプ プロパティ]ダイアログの[手摺子構成]で、[編集]をクリックします。
- [手摺子構成]ダイアログの[支柱]で、支柱の始端、コーナー、終端のファミリを指定します。
手摺の始端、コーナー、終端に支柱を表示しない場合は、[なし]を選択します。

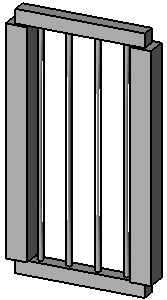

既定では、手摺子ファミリは、次の図に示すように手摺と交差しないように（手摺の下面で）、トリムされます。これは意図する支柱とは異なる場合があります。支柱が手すりに交差するように（手すりの上面まで達するように）設定するには、プロジェクト ブラウザでファミリ タイプを右クリックして、[プロパティ]をクリックします。[支柱]プロパティを選択します。
- それぞれの支柱について基準を指定します。
- 必要に応じて[下部のオフセット]の値を入力します。
- それぞれについて上部を指定します。
- 必要に応じて[上部オフセット]値を入力します。
- 必要に応じて[スペース]値を入力します。
- 必要に応じて[オフセット]値を入力します。
- 次のように、コーナー柱の位置を選択します。
目的 方法 手摺の各セグメントの端部に、コーナー柱を配置する 各セグメントの端部を選択します。 手摺セグメントが所定の値より大きく曲がったら、コーナー柱を配置する [この角度より大きい]を選択し、[角度]に値を入力します。手摺の曲がりがこの値より大きい場合、支柱が曲がりの位置に追加されます。通常、この値は 0 のままです。曲がる角度は平面図ビューで測定されます。手摺でのセグメントの中断は、それが曲がりで発生しない場合、無視されます。 手摺の分割や曲がりにかかわらず、支柱は配置しない [なし]を選択します。 - [適用]をクリックし、モデルの変更をプレビューします。
- [OK]をクリックします。
