解析特性
- 定常状態
- 3次元外部流れ
- 乱流
- 非圧縮性流れ
参考文献
White, F. M., ﾒFluid Mechanics,ﾓ McGraw-Hill, Inc., New York, 1979, pp. 379-383.283-285.
問題の説明
このケースでは、円形シリンダーを通過する空気の流れをシミュレートします。Autodesk® CFD で計算した流体力を使用して抗力係数を算出し、参考文献内のデータと比較します。
シリンダーの場合、抗力係数は次式で計算されます：
ここで L はシリンダーの長さ、d はシリンダーの直径です。
ジオメトリと境界条件

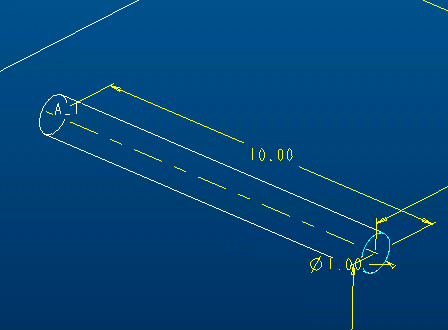

L = 20 インチ （対称形のジオメトリを使用）
d = 1.0 インチ
シリンダーは、ボックスによって囲まれており、このボックスは、シリンダー端から10インチ離れた位置が側面であり、同様に、シリンダの上方・下方・流入側および出口側のそれぞれについて20インチ離れた位置に上面・下面・流入面・出口面が存在する。
結果
レイノルズ数(シリンダー直径に基づいた)は 10^5 です。抗力係数は抗力から計算されます：
| ベンチマーク | 2018: ビルド 20170308 | 誤差 % | 2019: ビルド 20180130 | 誤差 % | |
| Re=10^5 | CD = 0.91 | 0.950 | 4.43 | 0.932 | 2.43 |
