このステップでは、ディシジョンセンターのサマリー平面と重要値を使ってノズルの入口、スロート、出口での圧力損失を評価します。

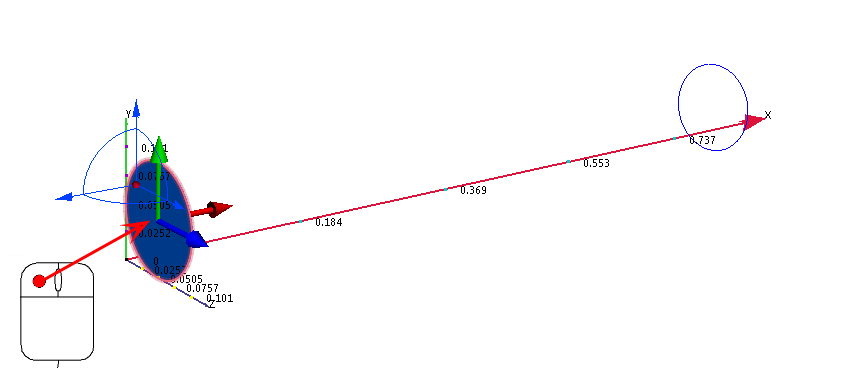

平面をクリックし、サーフェス整列アイコンをクリックします。流入口サーフェスを選択します。
平面を作成するには、平面状況依存パネルで追加をクリックします。

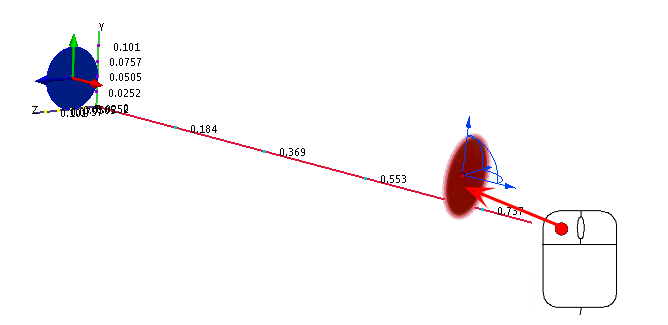

平面をクリックし、サーフェス整列アイコンをクリックします。流出口サーフェスを選択します。
平面を作成するには、平面状況依存パネルで追加をクリックします。
平面の向きを設定するには、平面をクリックし、状況依存ツールバーでこのアイコンをクリックします：
X平面を右クリックし、編集を選択します。平面が0.5にあることを確認してください。
[サマリー]チェック ボックスをオンにして、3 つの結果平面をサマリー断面にします。
注: このダイアログが表示されない場合、クイック アクセス ツールバーから選択リストをクリックします。
結果の比較を開始するには、[ディシジョン センター]タブをクリックします。
ディシジョン センターで、[サマリ値]を右クリックし、[サマリ値を更新]をクリックします。

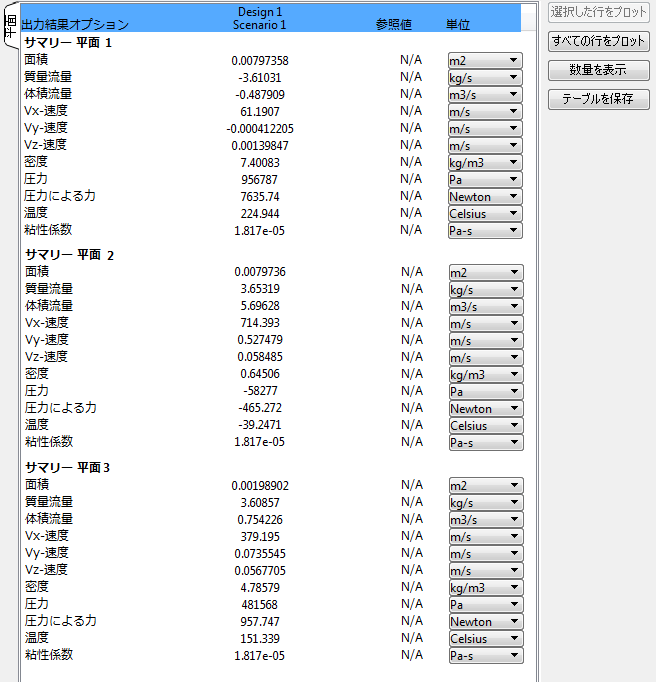

注: ディシジョン センターの[平面]タブで、サマリ平面データを表示します。
注: 流入口は平面 1 です。出口は平面 2です。スロートは平面 3です。
おめでとうございます！演習がすべて終わりました。ここをクリックするとチュートリアルのタイトル ページに戻ります。
