AutoCAD 치수 스타일 및 AEC 치수 스타일의 기타 특성을 선택하려면

이 절차를 사용하여 AEC 치수 스타일의 기본 AutoCAD 치수 스타일과 AEC 치수의 모양에 영향을 미치는 다음과 같은 기타 설정을 선택할 수 있습니다.

• 치수 체인 사이의 거리
• 치수보조선의 길이
• 치수 도면층
• 개구부 높이 화면표시
  주: 개구부 높이 화면표시 활성화는 하나 이상의 이 치수 스타일 체인에서 개구부에 대한 치수 점을 선택한 경우에만 적용됩니다.

1. 리본에서 관리 탭 스타일 및 화면표시 패널 스타일 관리자를 클릭합니다 .
2. 문서 객체 AEC 치수 스타일을 확장합니다.
3. 편집할 스타일을 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 변경 사항을 나타낼 화면표시 표현을 선택한 후 스타일 재지정을 선택합니다.
6. 필요에 따라 를 클릭합니다.
7. 기타 탭을 클릭합니다.
8. AEC 치수 스타일의 기본 AutoCAD 치수 스타일을 변경하려면 AutoCAD 치수 스타일을 선택합니다.
9. AutoCAD 치수 스타일을 편집하려면 편집을 클릭합니다.

   화면표시 특성 대화상자의 기타 탭으로 돌아가려면 닫기를 클릭합니다.

10. AEC 치수에서 단일 치수 체인 사이의 거리를 지정합니다.

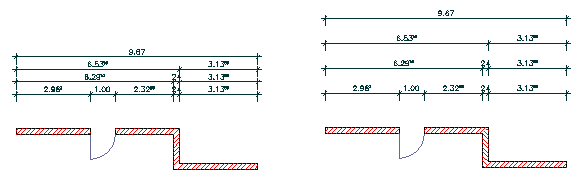

    치수 체인 사이의 다양한 거리

11. 고정 치수보조선을 사용할지 아니면 가변 치수보조선을 사용할지 지정합니다.

    고정 치수보조선은 길이가 모두 같습니다. 가변 치수보조선은 치수를 측정하는 대상 객체의 윤곽에 맞게 조정됩니다. AutoCAD 치수에서는 기본적으로 가변 치수보조선을 사용합니다.



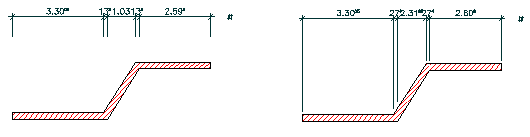

    고정 치수보조선(왼쪽)과 가변 치수보조선(오른쪽)

12. 고정 치수보조선을 선택한 경우 치수보조선의 길이를 입력합니다.

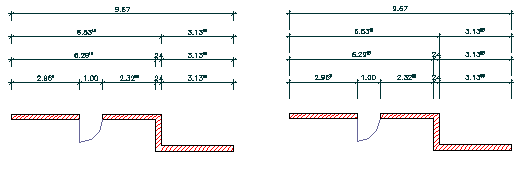

    치수보조선의 다양한 길이

13. 개구부 높이를 표시할지 여부를 지정합니다.
    주: 이 개구부 치수는 측정값에 대한 상세한 설명이 필요한 유럽식 작업 평면에 특별히 사용됩니다.
14. 도면층을 클릭하여 AEC 치수를 배치할 도면층을 선택하고 확인을 클릭합니다.
