창 스타일의 창 씰 화면표시를 지정하려면

다음 절차에 따라 씰 평면도 화면표시 표현의 일반 창 및 구석 창 씰 치수를 변경하십시오.

씰을 가진 창에 대한 화면표시 표현을 사용해야 합니다. 평면도 화면표시 표현과 씰 평면도 화면표시 표현을 설정할 수 있습니다.

1. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
2. 건축 객체를 확장한 후 창 스타일을 확장합니다.
3. 편집할 스타일을 선택합니다.
4. 화면표시 특성 탭을 클릭합니다.
5. 화면표시 표현에서 씰 평면도를 선택한 후 스타일 재지정을 선택합니다.
6. 필요에 따라 을(를) 클릭합니다.
7. 창 탭 또는 구석 창 탭을 선택합니다.

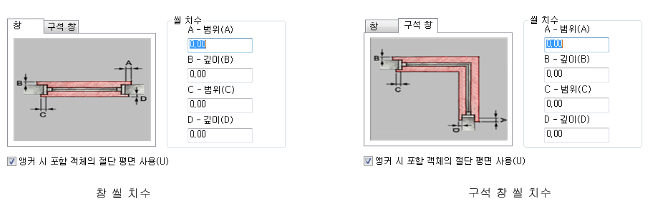

8. 씰 치수에서 씰 확장 및 깊이 치수를 입력합니다.

   씰 구성요소 A와 B는 창의 스윙 또는 외부에 대한 것입니다. 씰 구성요소 C와 D는 내부 면에 대한 것입니다.

   주: 구석 창의 경우 A-확장 및 B-깊이는 앵커된 벽에 적용되고 C-확장 및 D-깊이는 앵커되지 않은 벽에 적용됩니다.
9. 창의 절단 평면을 사용하는 대신 부착된 창에 대한 벽의 절단 평면을 사용하려면 앵커 시 포함 객체의 절단 평면 사용을 선택합니다.
10. 도면층/색상/선종류 탭을 클릭합니다.
11. 가시적에서 아이콘을 클릭하여 가시성을 켭니다.
12. 확인을 두 번 클릭합니다.
