도면에 외부 참조가 없는 경우 다음 절차에 따라 도면을 IFC 파일로 내보내십시오. 내보낼 도면이 도면 화면에 활성화되어 있어야 합니다. 이 도면은 기본적으로 (Ifc)Building에 매핑됩니다.
내보낼 객체의 다른 유형으로 분류하려는 객체가 있는 경우 분류된 객체가 있는 도면은 이전에 저장되어 있어야 합니다.
- IFC 파일로 내보낼 도면을 엽니다.
내보내기 IFC(산업용 기초 등급)를 클릭합니다. 또는 명령행에 ifcexport를 입력합니다.

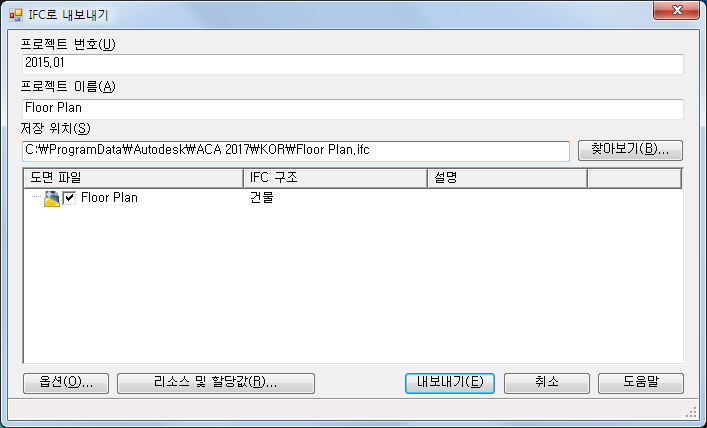

- IFC로 내보내기 대화상자에서 다음 특성을 지정합니다.
- 프로젝트 번호에 대해 도면의 프로젝트 번호를 입력합니다.
- 필요한 경우 프로젝트 이름에서 해당 이름을 수정합니다. 기본적으로 내보낸 도면의 이름이 표시됩니다.
- 찾아보기를 클릭하여 IFC 파일을 내보낸 기본 위치를 변경합니다.
- 내보낼 파일에 대한 설명을 입력합니다.
여러 도면 파일을 선택하고 모든 레이블이나 설명을 동시에 변경할 수 있습니다.
- 필요한 경우 옵션을 클릭하여 내보내기 옵션을 지정합니다.
- 필요한 경우 리소스 및 할당값을 클릭하여 IFC 리소스 인스턴스를 작성하고 리소스 특성을 정의합니다.
- 내보내기를 클릭합니다.
