IFC에서 공간 구속조건을 지원하려면

공간 구속조건은 특성 세트 정의의 위치 특성을 사용하여 적용할 수 있습니다. IFC 파일에 구속조건을 정의하기 전에 올바른 구속조건 정보가 있는지와 객체 및 공간을 포함하는 모든 도면에 특성 세트가 포함되어 있는지 확인하십시오.

이 템플릿은 C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles₩IfcPropertySet_Definitions.dwg 위치에서 찾을 수 있습니다.

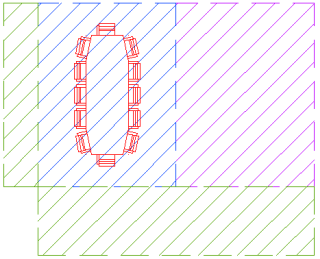

1. 새 도면을 열고 공간에 포함된 객체(예: MV 블록 - 회의용 테이블)를 그립니다.

2. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.
3. 스타일 관리자에서 파일 열기를 클릭합니다.
4. C:₩ProgramData₩Autodesk₩ACA <버전>₩kor₩Styles로 이동하여 IfcPropertySet_Definitions.dwg를 엽니다.

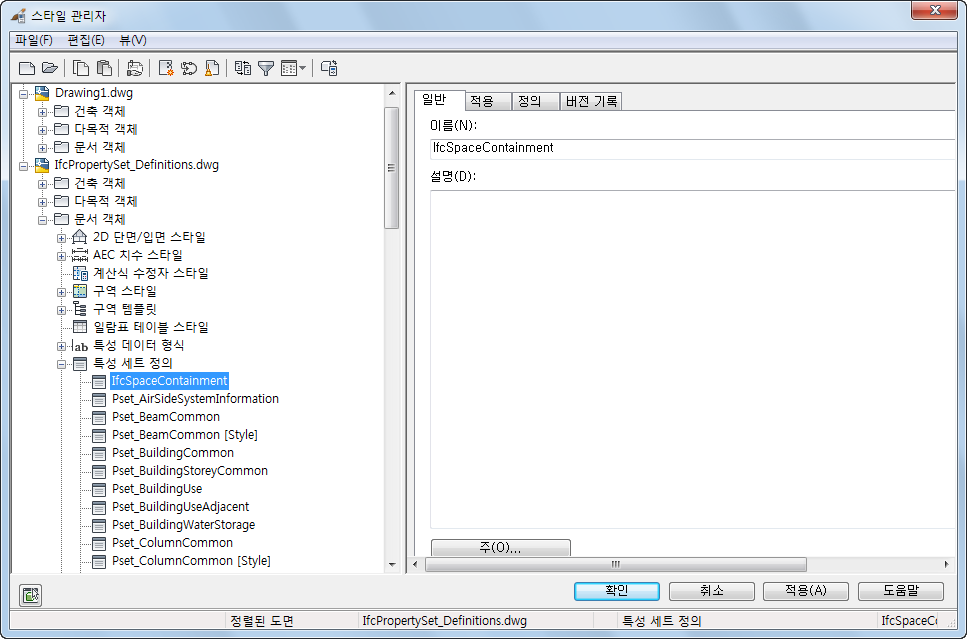

5. 스타일 관리자의 왼쪽 창에서 IfcPropertySet_Definitions.dwg 문서 객체 특성 세트 정의를 확장합니다.

6. 표시되는 특성 세트 정의 리스트에서 IfcSpaceContainment를 마우스 오른쪽 버튼으로 클릭하고 복사를 선택합니다.
7. 스타일을 복사할 도면을 마우스 오른쪽 버튼으로 클릭한 후 붙여넣기를 클릭합니다.

   스타일 또는 정의는 선택된 도면으로 붙여넣기됩니다. 도면에 이미 같은 이름의 스타일이 있으면 가져오기/내보내기 - 중복 이름 발견 대화상자에 중복된 이름이 표시됩니다.

8. 특성 세트 정의 리스트에서 IfcSpaceContainment를 선택합니다.

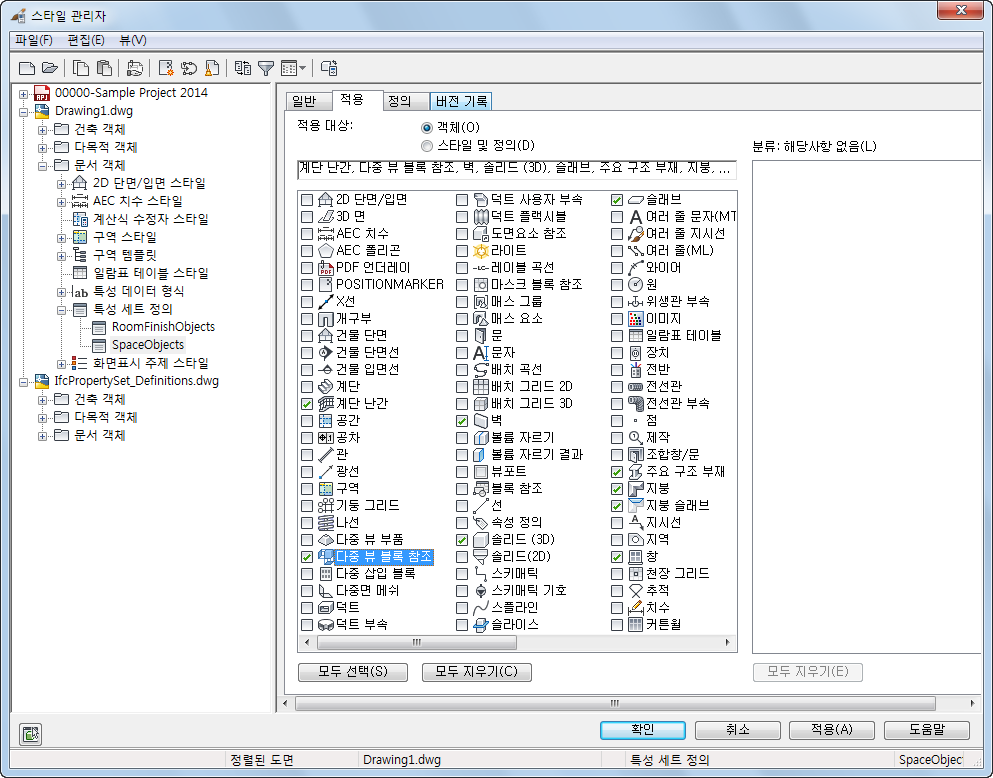

9. 적용 대상 탭을 클릭하고 다중 뷰 블록 참조를 선택한 다음 적용을 클릭합니다.

10. 5~7단계를 반복합니다. 그러나 이번에는 SpaceObjects 특성 세트 정의를 도면에 복사합니다.
11. 확인을 클릭하여 스타일 관리자를 종료합니다.

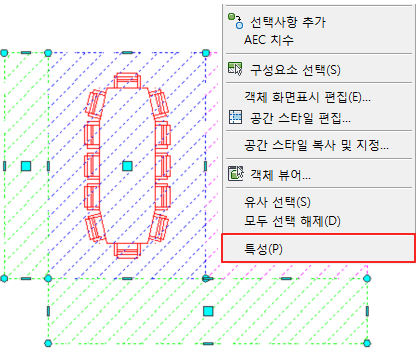

12. 도면에서 공간을 마우스 오른쪽 버튼으로 클릭하고 특성을 선택합니다.

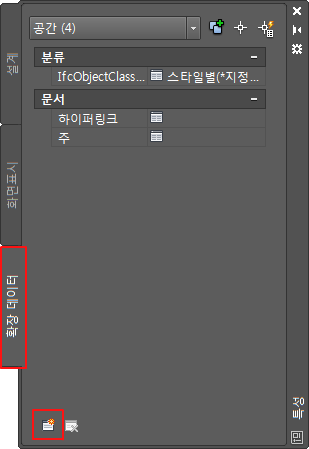

13. 특성 팔레트의 확장된 데이터 탭에서 특성 세트 추가를 클릭합니다.

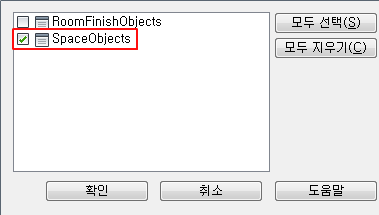

14. 특성 세트 추가 대화상자에서 SpaceObjects를 선택하고 확인을 클릭합니다.

15. 회의용 테이블을 선택합니다.

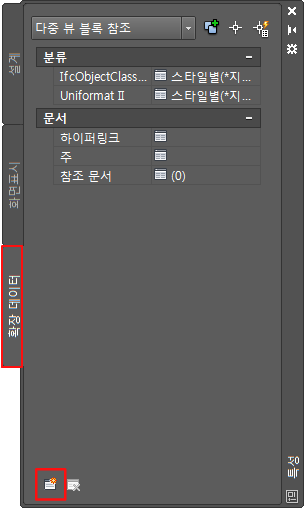

16. 특성 팔레트에서 특성 세트 추가를 클릭합니다.

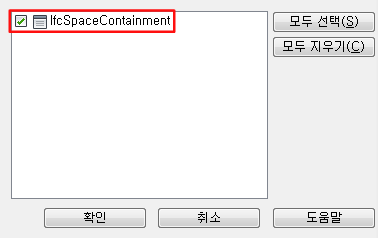

17. 특성 세트 추가 대화상자에서 IfcSpaceContainment를 선택하고 확인을 클릭합니다.

18. 회의용 테이블에 특성 데이터 위치 점이 표시됩니다.
19. 회의용 테이블에 표시되는 특성 데이터 위치 점을 선택하여 올바른 공간을 참조하도록 끕니다.

주: 파일을 호스트 도면이나 외부 참조로 내보내기 전에 이 도면 파일을 저장합니다.
