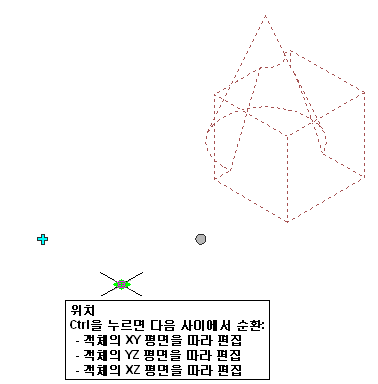

다음 절차에 따라 위치 그립을 사용하여 매스 그룹을 재배치하십시오. 모형 뷰에서 위치 그립에는 XY 평면에 따라 편집, YZ 평면에 따라 편집, XZ 평면을 따라 편집의 세 가지 편집 모드가 있습니다. 기본 편집 모드는 XY 평면을 따릅니다. 평면도에서 위치 그립은 XY 평면에서의 이동으로 제한됩니다.
매스 그룹에 부착된 매스 요소를 부착할 경우 위치 그립을 이동할 때 매스 요소가 이동합니다. 객체의 앵커를 해제한 경우 위치 그립을 이동할 때 매스 그룹 표식기만 이동합니다.
또한 특성 팔레트를 사용하여 매스 그룹의 위치를 변경할 수 있습니다.
- 변경할 매스 그룹을 선택합니다.
- 위치 그립을 선택합니다.

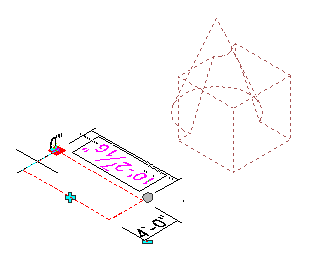

- 매스 그룹을 원하는 위치로 이동하고 한 번 클릭하거나 값을 입력하고 Enter 키를 누릅니다.
편집 모드에서 두 번째 방향(예를 들어, XY 평면을 따라 편집할 때 Y 방향)의 특정 값을 입력하려면 Tab 키를 눌러 두 번째 방향을 순회합니다.
또한 특정 방향을 따라 매스 그룹의 이동을 잠글 수 있습니다. 현재 편집 모드에서 임의의 치수 방향에 대한 값을 입력하고 Tab 키를 누르면 매스 그룹의 이동은 두 번째 치수 방향으로 제한됩니다. 예를 들어, XY 평면을 따라 편집할 때 X 치수의 값을 입력한 후 Tab 키를 누를 수 있습니다. X 치수는 그 값으로 잠겨지고 매스 그룹의 이동은 Y 치수 방향으로 제한됩니다.
- 마우스 오른쪽 버튼을 클릭한 후 모두 선택 취소를 클릭하여 그립을 해제합니다.
