객체를 매스 요소로 변환하려면

다음 과정에 따라 객체를 자유형 매스 요소로 변환하십시오. 결과로 생성된 자유형 매스 요소는 객체의 평면화된 근사 형상입니다. 곡선 모서리의 매끄러움은 FACETDEV 변수로 조정됩니다.

이 변수는 곡선 AEC 객체에 표시할 깍인면의 수를 지정합니다.

1. 매스 요소로 변환 도구가 있는 도구 팔레트를 열고 도구를 선택합니다.

   또는 홈 탭수정 패널매스 요소로 변환을 클릭합니다. .

2. 자유형 매스 요소로 변환할 객체를 선택한 후 Enter 키를 누릅니다.

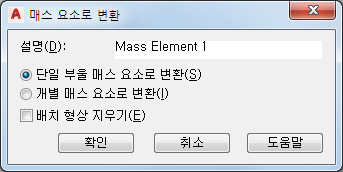

   매스 요소로 변환 워크시트가 열립니다.



3. 설명에 텍스트를 입력합니다.
4. 선택된 모든 객체를 한 매스 요소로 변환하려면 단일 부울 매스 요소로 변환을 선택합니다.
5. 또는 선택된 객체를 별도의 매스 요소로 변환하려면 개별 매스 요소로 변환을 선택합니다.
6. 객체의 원래 형상을 지우려면 배치 형상 지우기를 선택합니다.
7. 확인을 클릭합니다.
