다음 과정에 따라 LandXML 데이터를 가져오십시오.
LandXML 파일을 가져올 경우 서로 다른 객체 유형을 선택하여 가져올 수 있습니다. 객체 유형에 따라 추가 변환 매개변수를 정의할 수 있습니다. 예를 들어 LandXML 파슬을 가져오려는 경우 해당 파슬을 공간 객체 또는 표준 폴리선으로 변환하도록 선택할 수 있습니다.
주: LandXML 파일은 측정할 도면 단위에 대한 정보를 포함합니다. 다른 단위를 가진 도면으로 LandXML 파일을 가져올 경우 LandXML 데이터는 현재 DWG의 단위로 변환됩니다. 미터 단위를 기준으로 하는 LandXML 파일을 밀리미터 기준의 도면으로 가져올 경우 결과 좌표가 정확한 계산을 할 수 없는 범위(초과)가 될 수도 있습니다.
-
을 클릭합니다.
- 가져올 LandXML 파일을 선택하고 열기를 클릭합니다. 주: 부적합한 LandXML 파일, LandXML 스키마를 기준으로 하지 않는 XML 파일 또는 1.1 버전 이전의 LandXML 스키마 버전을 기준으로 하는 XML 파일을 선택한 경우 오류 메시지가 나타나고 해당 파일을 가져올 수 없습니다. LandXML 1.1 스키마를 따르는 다른 파일을 선택하거나 그에 따라 기존 파일을 업데이트합니다.

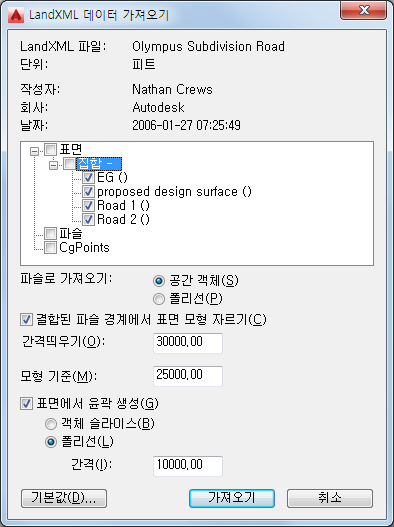

- LandXML 가져오기 데이터 대화상자에서 가져오기 옵션을 선택합니다.
원하는 작업... 할 일... LandXML 파일에서 표면 가져오기 표면을 선택합니다. 가져온 파일의 모든 표면이 선택됩니다. 개별 표면만 가져오려면, 표면을 확장한 후 집합을 확장하고 가져올 표면을 선택합니다. LandXML 파일에서 파슬 가져오기 파슬을 선택합니다. 가져온 파일의 모든 파슬이 선택됩니다. 개별 파슬만 가져오려면, 파슬을 확장한 후 집합을 확장하고 가져올 파슬을 선택합니다. LandXML 파일에서 COGO 점 가져오기 CgPoints를 선택합니다. 가져온 파일의 모든 COGO가 선택됩니다. 개별 점만 가져오려면, CgPoints를 확장한 후 집합을 확장하고 가져올 점을 선택합니다. - 파슬을 가져오는 경우 공간 객체 또는 폴리선을 선택하여 변환할 형식을 나타냅니다.

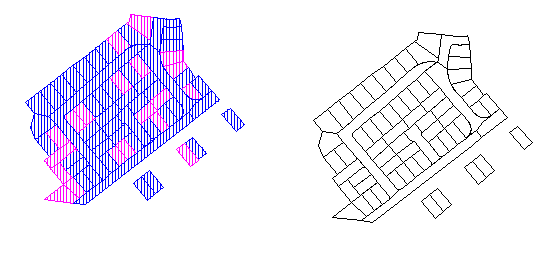

공간(왼쪽) 및 폴리선(오른쪽)으로 변환된 파슬
- 모든 파슬의 부울 결합을 모형 경계로 사용하여 표면 모형을 자르는 경우 결합된 파슬 경계에서 표면 모형 자르기를 선택합니다.
이 확인란을 선택한 경우 경계에서 간격띄우기도 입력할 수 있습니다.
- 모형 기준에 값을 입력합니다.
가장 낮은 표면 점에서 시작하는 입력 값에서 표면 외부 경계의 돌출부가 작성됩니다.
- 가져오는 표면 데이터에서 윤곽을 생성하려는 경우 표면에서 윤곽 생성을 선택합니다. 주: TIN 모형과 같은 변환된 매스 요소의 실제 표면을 보려는 경우 매스 요소를 Gouraud 음영처리 없이 표시할 수 있습니다.
- 폴리선 또는 객체 절단을 선택하여 윤곽을 작성할 방법을 지정합니다.
- 윤곽의 수직 간격에 대한 간격 값을 입력합니다. 주: 객체 절단은 전체 영역을 음영으로 처리하므로, 음영처리된 선 또는 은선 뷰의 표면 모양에 영향을 미칠 수 있습니다.
- 가져오기를 클릭합니다.
