스타일 및 객체에 분류를 추가하려면

AutoCAD Architecture toolset는 스타일 및 객체가 분류될 수 있도록 하는 분류 정의를 지원합니다. IFC 가져오기 및 내보내기 프로세스는 스타일 및 객체에 지정된 이러한 분류를 지원합니다.

1. 새 도면을 열고 객체(예: 벽)를 그립니다.

2. 관리 탭스타일 및 화면표시 패널스타일 관리자를 클릭합니다.

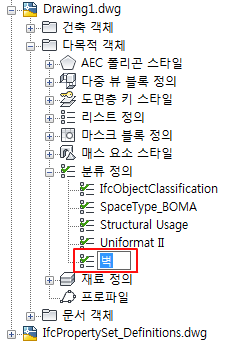

3. 스타일 관리자에서 방금 만든 도면 다목적 객체를 확장하고 분류 정의를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

4. 새 분류 이름에 대해 벽을 입력합니다.
5. 적용 대상 탭을 클릭하고 벽을 선택합니다.

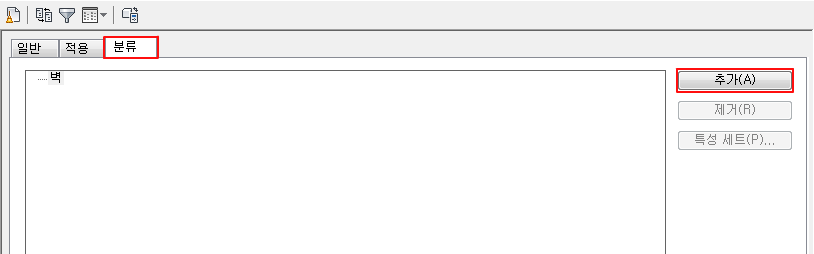

6. 분류 탭을 클릭한 다음 추가를 클릭합니다.

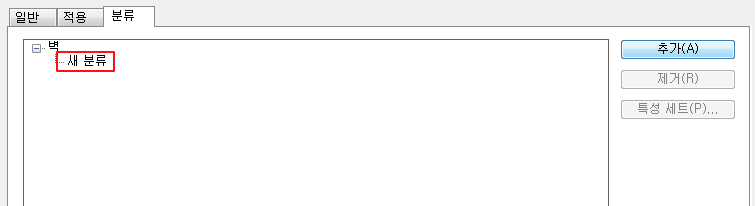

7. 새 분류를 선택하고 다음을 지정합니다.

   • 항목 상자에 벽돌을 입력합니다.
   • 설명 상자에 갈색 및 빨간색를 입력합니다.

8. 적용을 클릭한 다음 확인을 클릭합니다.
9. 도면에서 벽을 선택합니다.

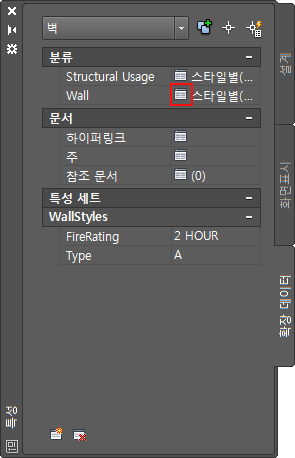

10. 특성 팔레트의 확장 데이터 탭에서 분류 아래에 있는 Wall 옆에 있는 버튼을 클릭합니다.

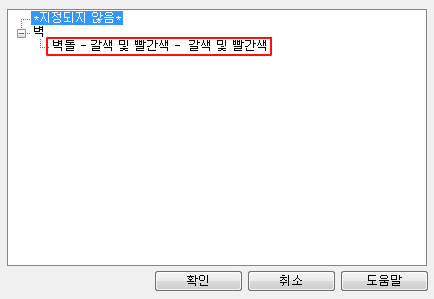

11. 분류 선택 대화상자에서 벽돌 - 갈색 및 빨간색를 선택합니다.

12. 확인을 클릭합니다.
