사용자 지정 설정을 가진 입면 레이블을 작성하려면

다음 과정에 따라 지정한 설정을 사용하여입면 레이블을 추가하십시오.

1. 주석 달기 탭도구 패널주석 도구를 클릭합니다.
2. 입면 레이블 도구를 작성합니다.

   필요한 경우 이동하여 사용할 도구를 표시합니다.

3. 도면 영역에서 입면 레이블의 삽입점을 지정합니다.

   특성 팔레트를 이동하거나 숨겨 도면 영역의 더 많은 부분을 노출시킬 수 있습니다.

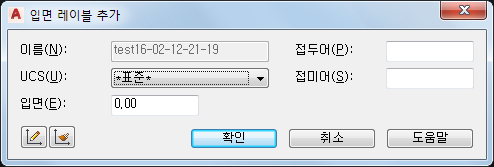

   입면 레이블 추가 대화상자가 표시됩니다.



4. 입면 레이블에 대한 좌표계를 선택합니다.

   원하는 작업...	할 일...
   도면에서 기존 좌표계 선택	UCS의 리스트에서 좌표계를 선택합니다.
   새 이름의 사용자 좌표계(UCS) 작성	(UCS 정의)를 클릭한 후 화면에서 새 UCS를 정의합니다.
   기존 입면 레이블의 UCS 사용	(UCS 일치)를 클릭한 후 화면에서 입면 레이블을 선택합니다.

5. 레이블의 입면 값을 입력합니다.

   여기에 입력하는 값은 선택한 좌표계에 따라 계산됩니다. 좌표계를 재정의하면 입면 레이블의 Z 값은 이에 따라 다시 계산됩니다.

   예를 들어, Z 원점이 3 m인 "1층"이라는 UCS가 있습니다. WCS에 입면 레이블을 삽입하고 레이블을 2 m로 설정하면, 좌표계는 입면 레이블의 Z 값이 -1 m로 변경된 "1층"으로 변경됩니다.

6. 필요한 경우 입면 레이블에 접두어 및 접미어를 입력합니다.
7. 확인을 클릭합니다.
