LandXML 데이터에 대한 도면층 키를 선택하려면

다음 과정에 따라 가져올 다른 유형의 LandXML 데이터에 대해 기본 도면층 키를 설정하십시오. COGO 점, 파슬, 표면 및 윤곽선에 대해 도면층 키를 개별적으로 설정할 수 있습니다.

LandXML 데이터에 특정 도면층 키를 정의하지 않는 경우 가져온 데이터는 LandXML 데이터, TINN(표면), PRCL(파슬), COGO(COGO 점) 및 TOPO(윤곽)에 지정된 기본 도면층 키에 배치됩니다.

공간으로 가져온 파슬에 대해 특정 공간 스타일을 정의할 수도 있습니다.

  1. 삽입 탭가져오기 패널Land XML을 클릭합니다.
  2. 가져올 LandXML 파일을 선택하고 열기를 클릭합니다.
  3. LandXML 데이터 가져오기 대화상자에서 기본값을 클릭합니다.

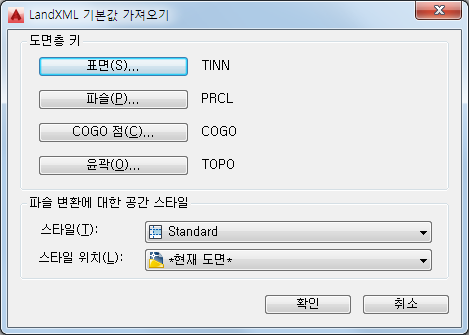

  4. LandXML 기본값 가져오기 대화상자에서 가져온 객체에 대한 도면층 키 기본값을 선태갛ㅂ니다.
    원하는 작업... 할 일...
    가져온 표면에 대해 도면층 키 기본값 선택 표면을 클릭합니다.
    가져온 파슬에 대해 도면층 키 기본값 선택 파슬을 클릭합니다.
    가져온 COGO 점에 대해 도면층 키 기본값 선택 COGO 점을 클릭합니다.
    가져온 윤곽에 대해 도면층 키 기본값 선택 윤곽을 클릭합니다.
  5. 도면층 키를 선택한 후 확인을 클릭합니다.

    LandXML 파슬을 공간으로 가져오는 경우 필요에 따라 공간 스타일 및 스타일 위치를 선택합니다.
