기존 모형 문서 도면 뷰에서 투영된 뷰를 하나 이상 작성합니다.
찾기
주: 이 명령은 64비트 시스템에서만 사용할 수 있습니다.
투영된 뷰는 상위 뷰의 축척, 표시 설정 및 정렬을 상속합니다. 오래된 도면 뷰 또는 해석되지 않은 도면 뷰는 상위 뷰로 사용할 수 없습니다.
명령을 종료하면 "n개의 투영된 뷰가 작성되었습니다." 프롬프트가 표시됩니다.
주:
참조 편집 중이나 뷰포트를 사용할 때는 블록 편집기에서 VIEWPROJ 명령을 사용할 수 없습니다.
다음과 같은 프롬프트가 표시됩니다.
- 상위 뷰 선택
- 상위 뷰로 사용할 뷰를 지정합니다.
- 투영된 뷰의 위치 지정

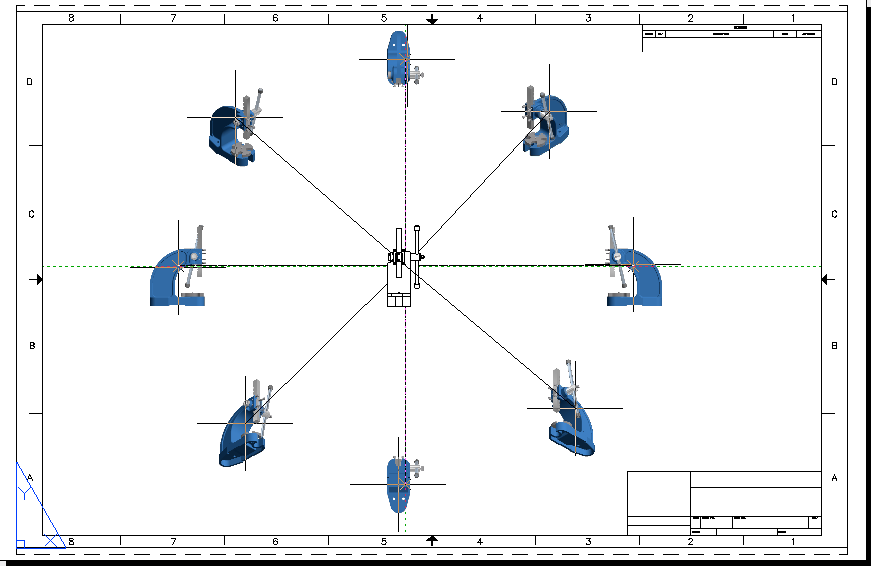

- 투영 유형은 투영된 뷰를 배치하는 위치에 따라 달라집니다. 미리보기를 원하는 방향으로 끕니다. 직교 뷰 위치로 접근하면 미리보기가 해당 위치로 스냅됩니다. 클릭하여 뷰를 배치합니다. 종료 옵션을 선택할 때까지 프롬프트가 반복적으로 표시됩니다.
