해 본 적 있으십니까: 여러 구성을 갖는 동적 블록 작성

다른 테이블 및 의자 구성으로 동적 블록을 직접 작성해 보십시오.

주: 단계, 이미지 및 비디오는 사용 중인 제품 버전과 약간 다를 수 있습니다.

가시성 상태를 사용하면 구성 수에 제한 없이 블록을 작성할 수 있습니다. 이 예제에서는 4개의 의자가 있는 원형 테이블 또는 8개의 의자가 있는 직사각형 테이블을 나타낼 수 있는 블록을 작성해 보겠습니다.

블록 작성

비어 있는 도면에서 원형 테이블과 의자 4개를 나타내는 형상을 그립니다. 의자는 고급 형태일 필요가 없으며 단순 원형이면 됩니다. 원의 중심을 0,0에 놓습니다.
해당 중심도 0,0인 직사각형 테이블의 형상을 그립니다. 직사각형 테이블 주위에 8개의 원을 그려 의자를 복사합니다. 의자 몇 개와 같은 일부 형상을 양쪽 구성에 사용하는 것은 문제가 없습니다.
삽입 탭 > 블록 정의 패널 > 블록 작성을 클릭합니다. 찾기

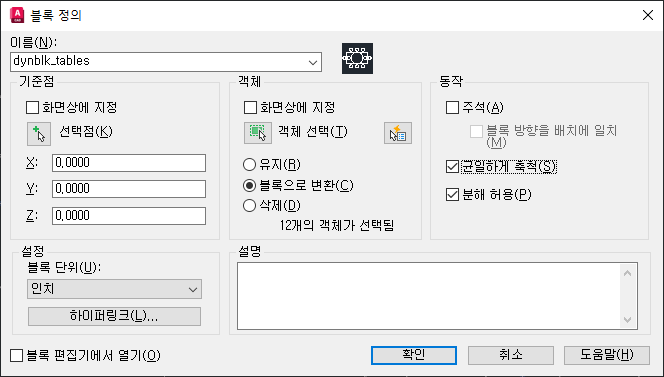

블록에 이름을 지정하고 모든 형상을 선택한 후 확인을 클릭합니다.

가시성 상태를 추가하여 동적으로 만들기

다시 도면으로 가서 블록을 두 번 클릭한 후 블록 정의 편집 대화상자에서 확인을 선택합니다. 그러면 블록 편집기 환경 및 블록 편집기 리본 탭이 열립니다.
블록 제작 팔레트가 열리지 않으면 블록 편집기 탭 > 관리 패널 > 제작 팔레트를 클릭합니다. 찾기
이제 이 블록의 동적 부품을 정의할 수 있습니다. 이 예에서는 2개의 가시성 상태를 정의합니다. 가시성 상태는 해당 상태가 선택될 때 보이는 형상을 정의합니다. 마지막에 직접 시도해 보면 분명히 이해할 수 있을 것이므로 지금은 걱정하지 않아도 됩니다.
제작 팔레트에서 매개변수 탭 > 가시성을 클릭합니다.
형상 근처에 매개변수 컨트롤을 배치합니다. 이 매개변수는 도면에 이 블록을 삽입한 후에 상태를 변경할 때 선택하게 됩니다. 위치는 중요하지 않습니다.
블록 편집기 탭 > 가시성 패널 > 가시성 상태를 클릭합니다. 찾기

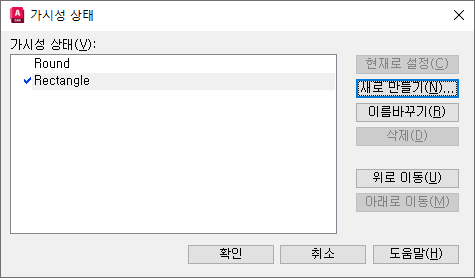

가시성 상태 대화상자에서 원형 테이블에 대한 상태 1개와 직사각형 테이블에 대한 상태 1개를 작성합니다.
1. 이름바꾸기를 클릭하고 기본 상태의 이름으로 Round를 입력합니다.
2. 새로 만들기를 클릭하고 Rectangle을 입력한 후 새 가시성 상태 대화상자에서 확인을 클릭하여 두 번째 상태를 작성합니다.
3. 확인을 클릭하여 가시성 상태 대화상자를 종료합니다.
이렇게 하면 두 개의 상태가 작성되지만 각 상태에서 해제할 객체를 정의해야 합니다. 이제 리본에는 작성된 2개의 가시성 상태를 포함하는 드롭다운 리스트가 표시됩니다.

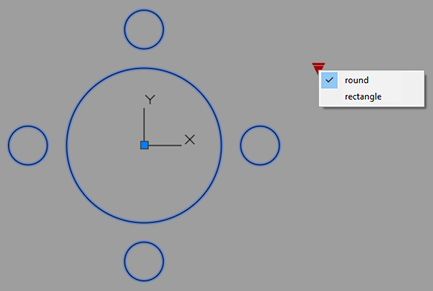

드롭다운 리스트에서 Round를 선택합니다.

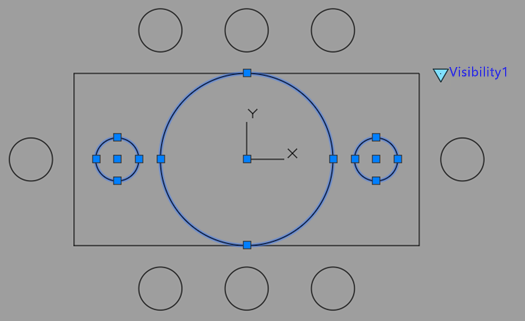

원형 테이블 구성에 속하지 않는 모든 객체를 선택합니다.
블록 편집기 탭 > 가시성 패널 > 숨김 찾기을 클릭합니다.
드롭다운 리스트에서 Rectangle을 선택합니다.

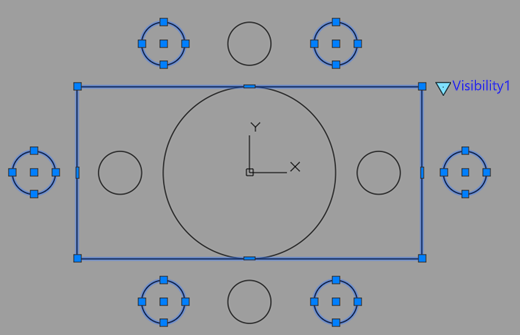

직사각형 테이블 구성에 속하지 않는 모든 객체를 선택합니다.
블록 편집기 탭 > 가시성 패널 > 숨김을 클릭합니다. 찾기
