구성요소 편집

기존 구성요소에서 구성요소 값을 변경합니다.

언제든지 구성요소로 돌아가서 변경할 수 있습니다. 구성요소 편집 도구를 사용하여 설명, 태그, 카탈로그 번호, 위치 코드, 터미널 번호 및 정격 값을 변경할 수 있습니다.

하위 접점 삽입

1. 선 연계 410에서 빈 래더 횡선을 줌 확대합니다.
2. F9 키를 눌러 SNAP를 켭니다.
3. 구조도 탭 구성요소 삽입 패널 구성요소 삽입 드롭다운 아이콘 메뉴를 클릭합니다. 찾기
4. 구성요소 삽입: JIC 구조도 기호 대화상자에서 선택 스위치를 클릭합니다.
5. JIC: 선택 스위치 대화상자에서 2nd+ NC 접점을 클릭합니다.
6. 프롬프트에 다음과 같이 응답합니다.

   삽입점 지정: 

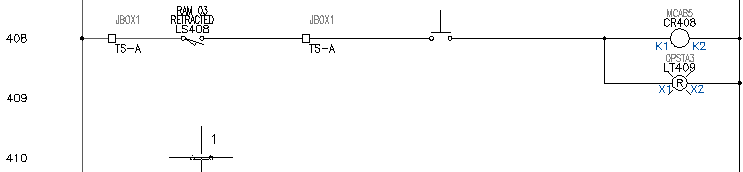

    선 연계 410에서 래더 왼쪽 가까이에 선택 스위치를 배치하고 (1)을 클릭합니다.


7. 하위 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.

지시등 삽입

1. 구조도 탭 구성요소 삽입 패널 구성요소 삽입 드롭다운 아이콘 메뉴를 클릭합니다. 찾기
2. 구성요소 삽입: JIC 구조도 기호 대화상자에서 지시등을 클릭합니다.
3. JIC: 지시등 대화상자에서 테스트용 파란색 누름 버튼을 클릭합니다.
4. 프롬프트에 다음과 같이 응답합니다.

   삽입점 지정:

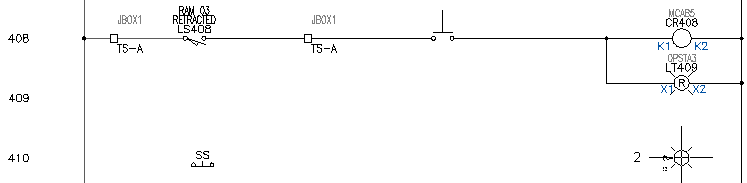

    선 연계 410에서 중성 와이어 가까이에, 선택 스위치와 정확히 인라인이 되도록 지시등을 배치하고 (2)를 클릭합니다.


5. 구성요소 삽입/편집 대화상자에서 다음을 확인합니다.

   구성요소 태그:  LT410

6. 설명 섹션에서 다음을 지정합니다.

   설명 1:  MAINT

   설명 2:  MODE

7. 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.

하위 접점 편집

1. F9 키를 눌러 SNAP를 끕니다.
2. 구조도 탭 구성요소 편집 패널 구성요소 편집 드롭다운 편집을 클릭합니다. 찾기
   주: 구성요소를 마우스 오른쪽 버튼으로 클릭하고 메뉴에서 구성요소 편집을 선택할 수도 있습니다.
3. 프롬프트에 다음과 같이 응답합니다.

   편집할 구성요소/케이블/위치 상자 선택:

    선 연계 410에서 선택 스위치를 선택합니다.

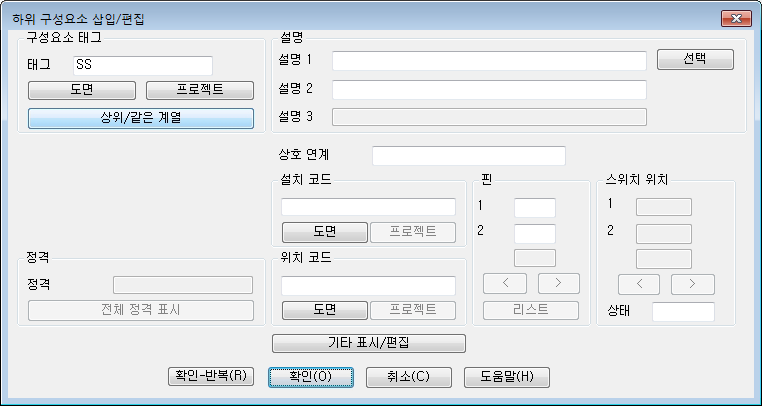

4. 하위 구성요소 삽입/편집 대화상자의 구성요소 태그 섹션에서 상위/같은 계열을 클릭합니다.

5. 프롬프트에 다음과 같이 응답합니다.

   구성요소 선택:

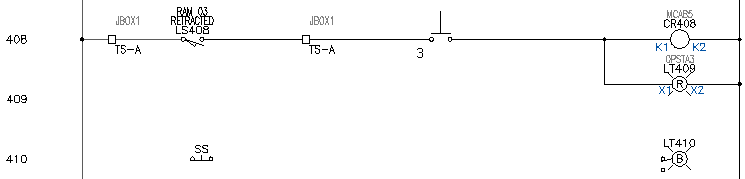

    선 연계 408에서 기존 스위치의 같은 계열 중 맨 아래 접점(3)을 선택합니다.



   AutoCAD Electrical toolset는 같은 계열 접점을 읽고 적절한 주석을 새 스위치 접점으로 전송합니다.

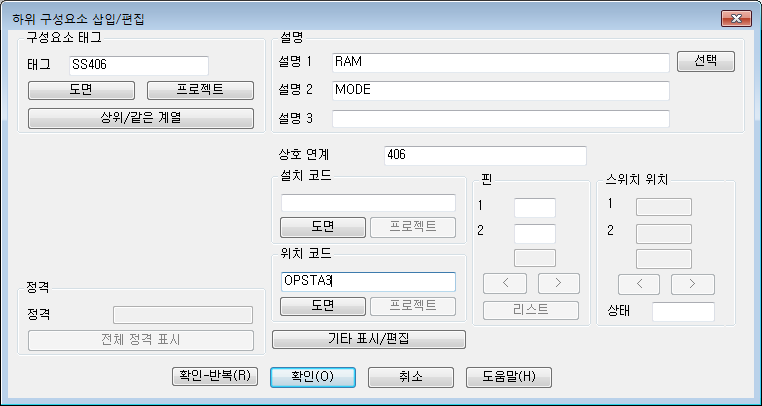

6. 하위 구성요소 삽입/편집 대화상자에서 확인을 클릭합니다.

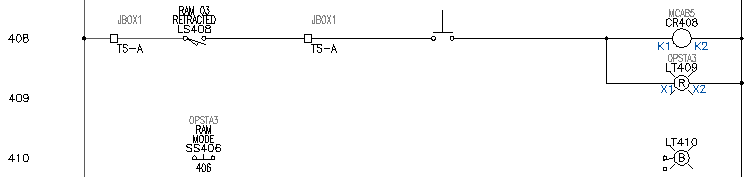

   도면에 같은 계열 접점 정보가 표시됩니다.
