와이어 번호 위치 변경 작업을 수행하려면

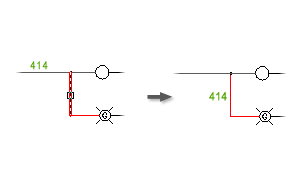

와이어 번호 빠른 이동

1. 구조도 탭 구성요소 편집 패널 구성요소 수정 드롭다운 빠른 이동을 클릭합니다. 찾기
2. 와이어 번호를 선택하여 연결된 와이어에 따라 부드럽게 이동하거나, 와이어 세그먼트 자체를 선택하여 구성요소를 포함한 전체 와이어를 버스에 따라 빠르게 이동합니다. 전체 횡선을 위나 아래로 빠르게 이동할 수 있습니다. 임시 그래픽으로 그려진 직사각형은 선택된 항목을 나타냅니다.
3. 커서를 적절한 위치로 이동하고 마우스 버튼을 클릭합니다.

   항목이 빠르게 이동되고 다시 연결됩니다.

와이어 번호 이동

기존 와이어 번호를 동일 와이어 네트워크에서 선택한 위치로 이동합니다.

와이어 세그먼트에서 위치를 선택하여 와이어 번호에 대한 새 위치를 정의합니다.

1. 구조도 탭 와이어/와이어 번호 편집 패널 와이어 번호 이동을 클릭합니다. 찾기
2. 와이어 번호의 위치를 변경할 와이어 세그먼트를 선택합니다. 기존 와이어 번호를 먼저 선택할 필요는 없습니다.

   와이어가 번호가 선택한 위치로 자동으로 이동됩니다.

와이어 번호 회전

1. 구조도 탭 구성요소 편집 패널 속성 수정 드롭다운 속성 회전을 클릭합니다. 찾기
2. 현재 방향에서 90도 회전할 와이어 번호 문자를 선택합니다.

   와이어 번호 문자를 클릭할 때마다 시계 반대 방향으로 90도씩 회전됩니다.

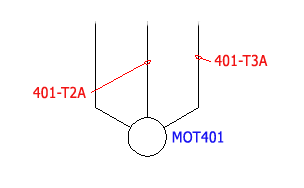

인출선이 부착된 와이어 번호 문자 이동

선택한 와이어 번호에 인출선을 삽입하거나 수정하거나 축소합니다.

와이어 번호 문자를 직접 선택한 다음 새 위치를 식별합니다. 오른쪽 클릭하거나 ENTER 키를 눌러 명령을 종료합니다.

1. 구조도 탭 와이어/와이어 번호 삽입 패널 와이어 번호 인출선 드롭다운 와이어 번호 인출선을 클릭합니다. 찾기
2. 와이어 번호 문자를 선택합니다.
3. 와이어 번호의 새 위치를 선택합니다. 마우스 오른쪽 버튼을 클릭하거나 Enter 키를 눌러 와이어 번호 위치를 지정합니다.
   주: 명령 프롬프트에 "C"를 입력하면 와이어 인출선을 와이어 번호 블록으로 다시 축소할 수 있습니다. 인출선이 필요하지 않은 경우 인출선을 삽입한 후 바로 이 작업을 수행할 수 있습니다. 또는 기존 와이어 번호에서 인출선을 제거하려는 경우 명령을 다시 실행할 수 있습니다.

인출선이 없는 와이어 번호 문자 이동

1. 구조도 탭 구성요소 편집 패널 속성 수정 드롭다운 속성 이동/표시를 클릭합니다. 찾기
2. 이동할 속성을 선택하고 Enter 키를 누릅니다.

   구성요소는 개별적으로 선택하거나 윈도우 영역으로 선택할 수 있습니다. 각 속성은 주위를 둘러싼 직사각형 상자로 강조 표시됩니다.

3. 이동을 위한 기준점과 삽입점을 선택합니다. 속성이 커서를 따라 이동하다가 자동으로 선택한 위치로 이동합니다.

   속성은 상위 블록 삽입과 연결 상태를 유지합니다.

주: AutoCAD Move 명령을 사용하여 와이어 번호 위치를 변경하지 않습니다. AutoCAD Electrical toolset의 스마트 테이블 번호는 자신과 연관된 하나의 보이는 와이어 번호 속성이 있는 보이지 않는 블록입니다. 블록의 X-Y 삽입점은 실제로 와이어 세그먼트에 있어야 합니다. AutoCAD Move 명령이 실행되는 동안 이 삽입점이 세그먼트에서 강제로 벗어나게 되면 AutoCAD Electrical toolset에서 와이어에 링크된 이 삽입점이 더 이상 표시되지 않습니다. 확실한 AutoCAD 명령을 사용하여 와이어 번호의 위치를 변경하려면 GRIPS를 사용하여 와이어 번호 속성을 이동하거나 다른 속성 위치 편집 명령을 사용합니다. 와이어 번호 속성의 위치가 변경되지만 해당 기본 블록 삽입점은 변경되지 않습니다.

와이어 번호 교체

별도의 와이어 네트워크에서 두 와이어 번호를 교체합니다.

두 개의 와이어 네트워크를 선택하거나 기존 와이어 번호 문자를 선택합니다.

1. 구조도 탭 와이어/와이어 번호 편집 패널 와이어 번호 수정 드롭다운 교체를 클릭합니다. 찾기
2. 첫 번째 와이어나 번호를 선택한 다음 두 번째 와이어나 번호를 선택합니다.

   와이어 번호의 위치가 자동으로 전환됩니다.

와이어 번호 반전(Flip)

선택한 와이어 번호를 와이어 반대쪽의 같은 위치로 이동합니다.

반전할 와이어 번호를 각각 선택합니다.

1. 구조도 탭 와이어/와이어 번호 편집 패널 와이어 번호 반전(Flip)을 클릭합니다. 찾기
2. 대칭할 와이어 번호를 선택합니다.

   선택된 각 와이어 번호는 관련 와이어의 맞은편에 대칭됩니다.

팁: 와이어 번호 인라인으로 전환 도구를 사용하여 와이어 번호를 와이어 위/아래에서 인라인으로 이동할 수 있습니다. 와이어 번호가 이미 인라인 상태인 경우 와이어 번호가 도면 특성: 와이어 번호 탭에 정의된 위치로 이동됩니다.

와이어 번호 위치 전환

위 또는 아래 도면 특성과 인라인 도면 특성 간에 와이어 번호를 전환합니다.

선택한 와이어 번호가 인라인 상태인 경우 해당 와이어 번호가 도면 특성에 따라 위 또는 아래로 전환됩니다. 위 또는 아래로 시작하는 경우 선택한 와이어 번호가 인라인으로 전환됩니다.

주: 와이어 번호를 인라인 와이어 번호로 전환할 공간이 없으면 와이어 번호는 인라인 와이어 번호 위 또는 아래에 남아 있게 됩니다.

1. 구조도 탭 와이어/와이어 번호 편집 패널 와이어 번호 인라인으로 전환을 클릭합니다. 찾기
2. 전환할 와이어 번호를 선택합니다. 와이어 번호 또는 와이어 자체에서 선택할 수 있습니다.
3. 마우스 오른쪽 버튼을 클릭하여 명령을 종료합니다.

팁: 와이어 번호 반전 도구를 사용하여 와이어 번호를 와이어 위와 아래 사이에서 전환할 수 있습니다.
