파이프에 대한 Autodesk 연결점에 대해 작업하려면

Autodesk 커넥터(ACP) 객체를 사용하여 AutoCAD MEP 및 AutoCAD Plant 3D를 포함하는 다른 프로그램에서 작성된 객체에 파이프를 연결할 수 있습니다. 다른 프로그램을 Autodesk Civil 3D 관망에 연결할 수 있도록 ACP 객체를 작성할 수도 있습니다.

외부 참조(Xref)로 부착된 ACP 객체에 연결할 수 있습니다.

설치되도록 작성한 프로그램에서 ACP 커넥터 객체는 Object Enabler가 필요 없습니다.

ACP 커넥터를 작성하려면

  1. 삽입 연결점 패널 삽입 찾기을 클릭합니다.
  2. 도면 영역에서 연결점을 추가할 객체를 선택합니다.
  3. 객체에서 삽입점을 지정합니다. CEN 객체 스냅 등을 사용하여 파이프의 중심에 스냅할 수 있습니다.
    팁: 파이프의 중심에 더 쉽게 스냅할 수 있도록 3D 뷰로 변경합니다.
  4. 두 개의 방향 점을 지정합니다.
    팁: 파이프 시작점의 중심에 스냅한 다음 파이프 끝점의 중심에 스냅(여기서 연결점 부착)하여 두 개의 방향 점을 정의함으로써 연결점의 방향이 파이프의 방향과 일치하게 됩니다.
  5. 엔지니어링 데이터를 작성할지 여부를 지정합니다. 엔지니어링 데이터를 추가하면 일부 특성이 미리 생성되며, 생성된 다음에는 연결점을 편집할 때 값을 지정할 수 있습니다.
    ACP 객체가 작성됩니다.

ACP 커넥터에 연결하려면

  1. 관망 피쳐 설정의 관망 기본값에서 관망 배치 중 3D 위치 사용이 로 설정되었는지 확인합니다.

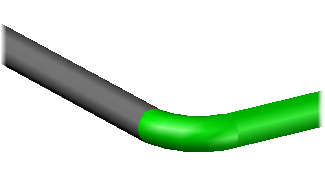

  2. 관망을 작성하거나 편집합니다. ACP 커넥터 위에 마우스를 놓으면 표식기가 나타납니다. ACP 커넥터를 클릭하여 연결합니다.
  3. 관망 작성 또는 편집을 계속합니다.
