여러 세그먼트를 확장할 각 구성요소에 대해 이 설정을 지정합니다.
레이블이 범위 외부 세그먼트로 설정된 경우에도 구획 외부에 배치해야 범위에 레이블을 지정할 수 있습니다.
예를 들어, 고정 부착요소가 피쳐인 경우 부착을 맨 아래 중심으로 설정하고 Y 간격띄우기를 양수로 조정하면 레이블이 피쳐 위에 표시됩니다.
없음 설정은 레이블 구성요소를 대부분의 세그먼트 외부에 지정합니다. 그러나 일부 세그먼트에서 레이블 반전 명령을 사용하여 레이블을 외부로 반전해야 할 수도 있습니다.
확장 레이블이 클릭한 위치에 삽입되고 연속된 구획에 대한 전체 데이터가 값에 포함됩니다.
확장 레이블을 지정할 구획 세그먼트는 나뉘어지지 않은 하나의 도면요소여야 합니다. 예를 들면, 튜토리얼 도면 Parcel-3.dwg에서 구획 그룹의 맨 위가 하나의 세그먼트이므로 확장 레이블이 성공적으로 적용될 수 있음을 볼 수 있습니다.

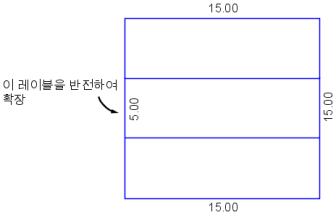

그러나 구획 그룹의 왼쪽은 아래 그림과 같이 세 개의 세그먼트로 나뉘어 있습니다. 확장 레이블은 이 세 세그먼트에 모두 레이블을 지정하지 않습니다. 해당 측면의 전체 거리에 레이블을 지정하려면 왼쪽 측면을 하나의 구획 도면요소로 다시 그려야 합니다.
