압력식 관망 요소 스왑 대화상자

이 대화상자를 사용하여 사용할 교체 요소를 지정하고 교체 요소 표고 결정 방식을 지정합니다.

요소가 교체되면 설계 검사 명령이 자동으로 실행되어 변경에 의해 발생 가능한 모든 문제를 사용자에게 알립니다. 문제는 경고 기호로 표시됩니다.

요소 소스

요소 리스트 또는 요소 카탈로그를 통해 교체 요소를 선택할 수 있습니다. 리스트 또는 카탈로그에서 선택한 요소는 대화상자의 교체 요소 섹션에서 선택할 수 있습니다.

요소 리스트
요소 스왑에 사용할 요소 리스트를 지정합니다.
요소 카탈로그
요소 스왑에 사용할 요소 카탈로그를 지정합니다.
주: 요소 카탈로그에서 요소를 선택한 경우, 요소 스왑이 아직 추가되지 않았다면 요소 스왑 후 해당 요소가 현재 요소 리스트에 자동으로 추가됩니다.

교체 요소

다음 옵션을 통해 사용할 교체 요소를 지정합니다.

주: 유형과 패밀리가 서로 다른 여러 요소를 선택한 경우 리스트 상자에 *VARIES*가 나타나며 교체 요소의 크기 지정이 제한됩니다.
요소 유형
교체 요소의 요소 유형을 지정합니다.
주: 압력 파이프는 다른 압력 파이프로만 교체할 수 있으며, 부속은 다른 부속, 그리고 부속품은 다른 부속품으로만 교체할 수 있습니다. 그러나 엘보, 교차, T형 및 해당 부속의 하위 부속으로 분류되는 부속은 서로 스왑할 수 있습니다. 예를 들어, 엘보 부속은 교차 또는 T형 부속으로 교체할 수 있습니다.
요소 패밀리
요소 대체에 사용할 요소 유형의 하위 세트를 지정합니다.
크기
교체 요소의 크기를 지정합니다.

표고 참조

표고 참조 설정을 사용하여 교체 요소의 표고 결정 방식을 지정할 수 있습니다.

주: 평면 뷰에서 교체 요소는 기존 요소의 중심선에 맞게 정렬됩니다.
  • 특정 요소를 지정하는 경우 표고 참조(외부 맨 위, 크라운, 중심선, 관저고 또는 외부 맨 아래), 기존 요소의 표고 지점이 새 요소에서의 표고 지점으로 동일하게 사용됩니다.

    예를 들어, 중심선을 선택했다면 기존 요소의 중심선 표고가 교체 요소에서의 중심선 표고로 동일하게 유지됩니다. 다음 그림은 종단 뷰에서의 효과를 보여 줍니다. 파란색 부속 및 파이프의 크기가 증가했으며 중심선이 표고 참조로 선택되었습니다.

  • 토피고의 표면과 깊이를 지정한 경우 교체 요소의 표고는 해당 표면 표고와 토피고 깊이에 따라 배치됩니다.

압력식 관망 작성 시 관망의 표고 참조가 정해지는 방법에 대한 자세한 내용은 평면 뷰에서 압력식 관망 작성 정보의 "압력식 관망의 표고 정보 설정"을 참조하십시오.

외부 맨 위
기존 요소의 외부 맨 위와 동일한 표고에 배치된 새 요소의 외부 맨 위를 지정합니다.

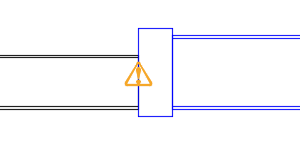

다음 그림에서 파란색 부속 및 파이프는 보다 큰 크기로 스왑되었으며 외부 맨 위 표고는 유지되었습니다.

주: 본 섹션의 그림은 종단 뷰로 표시됩니다. 왼쪽의 검은색 파이프는 파란색 요소의 관련 변경 사항을 나타내기 위해 변경되지 않았습니다. 이 경우 지름이 균등하지 않게 되므로 경고 알림이 표시됩니다.
크라운
새 요소의 크라운이 기존 요소의 크라운과 동일한 표고에 배치되도록 지정합니다.

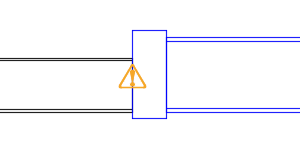

다음 그림에서 파란색으로 표시된 부속 및 파이프가 보다 큰 크기로 스왑되었으며 크라운 표고는 유지되었습니다.

중심선
새 요소의 중심선이 기존 요소의 중심선과 동일한 표고에 배치되도록 지정합니다.

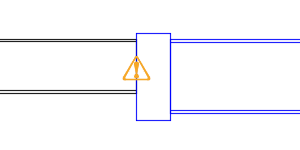

다음 그림에서 파란색으로 표시된 부속 및 파이프가 보다 큰 크기로 스왑되었으며 중심선 표고는 유지되었습니다.

반전
새 요소의 반전이 기존 요소의 반전과 동일한 표고에 배치되도록 지정합니다.

다음 그림에서 파란색으로 표시된 부속 및 파이프가 보다 큰 크기로 스왑되었으며 반전 표고는 유지되었습니다.

외부 맨 아래
새 요소의 외부 맨 아래가 기존 요소의 외부 맨 아래와 동일한 동일한 표고에 배치되도록 지정합니다.

다음 그림에서 파란색으로 표시된 부속 및 파이프가 보다 큰 크기로 스왑되었으며 외부 맨 아래 표고는 유지되었습니다.

토피고 깊이
새 요소의 외부 맨 위가 참조 지표면보다 낮은 표고에 설정되도록 지정합니다. 토피고 깊이 상자에 표고를 입력합니다.
주: 도면에 지표면이 없는 경우에는 이 옵션을 선택할 수 없습니다.

다음 그림에서 파란색으로 표시된 부속 및 파이프가 보다 큰 크기로 스왑되었으며 토피고 깊이 표고가 지정되었습니다.
