편경사 중에 종단 경사선 조정

계획 종단 정지선은 회전 축이 적용된 편경사를 수용하기 위해 위로 이동하거나 아래로 이동합니다.

정확한 편경사 피벗점 위치를 가져오려면 외부 점과 내부 점이 지수 피벗점으로 표시되는 기능이 있는 횡단구성요소를 사용하여 표준횡단을 작성해야 합니다. 차선 편경사 회전 축 횡단구성요소는 모든 회전 축 피벗점을 지원합니다.

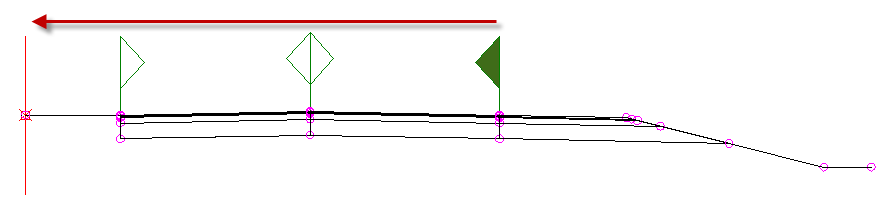

조정된 종단 기울기 값은 피벗점과 기준선 사이에 있는 횡단구성요소를 사용하여 계산됩니다.

피벗점과 기준선 사이에서 사용된 횡단구성요소는 피벗점을 수용하기 위해 계획 종단 정지선을 올리거나 내립니다. 이 모든 횡단구성요소에는 계산 중에 표고 차를 보고하여 회전 축 계산을 지원하는 기능이 있어야 합니다. 계산하는 동안 지원되는 모든 횡단구성요소의 표고 차가 함께 추가됩니다. 그런 다음 이 합계는 피벗점을 수용하기 위해 계획 종단 정지선을 올리거나 내리는 데 사용됩니다.

회전 축을 지원하지 않는 횡단구성요소가 피벗점과 기준선 사이에 있는 경우 경고가 표시됩니다. 편경사가 계산된 경우 지원되지 않는 횡단구성요소의 피벗 표고 차는 피벗점 계산에서 무시됩니다. 종단 경사선과 피벗점의 표고는 올바르지 않습니다.

주: Autodesk Civil 3D와 함께 제공되는 횡단구성요소는 편경사 회전 축을 지원하는 기능에 따라 다릅니다. 편경사를 사용하는 횡단구성요소에는 편경사 회전 축 출력 매개변수가 포함되어 있는데, 이는 횡단구성요소가 회전 축 계산을 지원하는지 여부를 나타냅니다. 자세한 내용은 횡단구성요소 도움말을 참고하십시오.
