코리더에서 단면 검토선 위치 설정 정보

상위 기준선에 상대적인 단면 검토선의 각도에 따라 코리더 횡단을 두 가지 방법 중 하나로 표시할 수 있습니다.

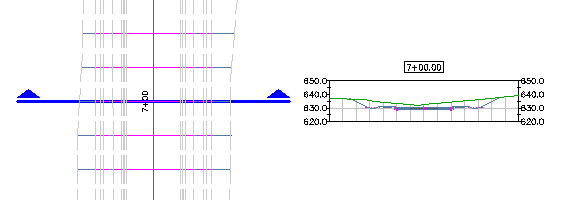

코리더 기준선에 수직

단면 검토선이 상위 기준선에 수직인 경우 횡단은 단면 검토선이 기준선과 교차하는 측점이 삽입된 코리더 표준횡단을 복제합니다.

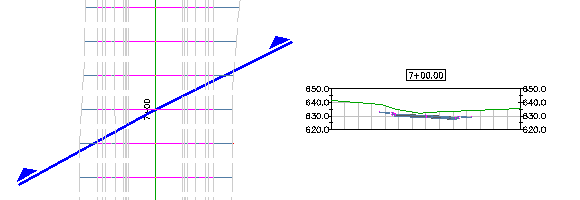

코리더 기준선에 대한 각도에서

단면 검토선이 상위 기준선에 수직이 아닌 경우 횡단면은 코리더 모형을 단면 검토하고, 단면 검토선이 교차하는 횡단구성요소의 솔리드를 작성하며, 슬라이스 솔리드에서 피쳐(링크, 점, 쉐이프 등)를 식별한 다음 솔리드를 슬라이스하여 횡단 표현을 생성합니다.

주: 단면 검토선이 비수직 각도에서 그려진 경우 사면 링크는 횡단면에 표시되지 않습니다. 횡단면에서 사면 전개를 보려면 단면 검토된 코리더의 계획 지표면을 작성한 다음 코리더 계획 지표면을 단면 검토합니다.
