요소 만들기에서 모형 치수를 추가하려면

이 절차를 사용하면 치수를 추가하여 모형의 전체 기본 크기를 지정할 수 있습니다. 치수는 요소 집합(또는 요소 집합 내 요소)의 기본 크기를 정의하는 데 사용됩니다. 값 리스트와 같은 다른 크기를 추가하여 요소 집합 내 개별 요소 크기를 작성할 수 있습니다.

팁: 모형 뷰 방향이 아닌 맨 위 뷰에서 모형 치수를 추가하는 것이 더 쉽습니다. 뷰를 변경하려면 뷰 메뉴에서 3D 뷰맨 위를 클릭합니다.

1. 요소의 전체 길이를 정의하려면 요소 브라우저에서 모형 치수를 마우스 오른쪽 버튼으로 클릭한 다음 거리 추가를 클릭합니다.
   주: 상수 매개변수 값의 경우 상수 치수를 정의할 수도 있고 치수를 추가하지 않고 지오메트리의 실제 크기를 기준으로 기본값을 사용할 수도 있습니다. 치수를 추가하지 않으면 요소 크기를 선택하는 동안 매개변수와 해당 값이 표시되지 않습니다.
2. 모델링 영역에서 모형 표현식 피쳐를 선택하고 치수를 배치할 위치를 지정합니다.

   길이 치수(예: LenB1 또는 LenB2)가 모형에 배치되고 요소 브라우저의 모형 매개변수 및 크기 매개변수에 추가됩니다.

3. 기본값을 수정하거나 구성요소의 길이에 대한 계산 값을 지정하려면 요소 브라우저에서 모형 매개변수를 확장하고 길이 치수를 마우스 오른쪽 버튼으로 클릭한 다음 편집을 클릭합니다.

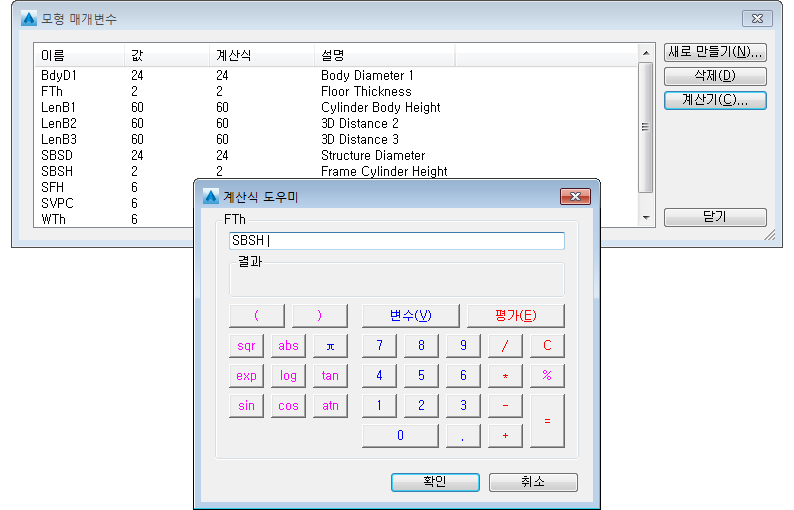

   모형 매개변수 대화상자가 표시됩니다.

4. 모형 매개변수(예: LenB1)에 대한 계산식 열 값을 두 번 클릭하고 값 또는 계산식을 입력하여 요소의 길이를 지정할 수 있습니다.
   팁: 계산기를 클릭하면 계산식 도우미에 액세스할 수 있습니다.

5. 다음 단계에서는 개별 요소 크기를 모형에 추가합니다. 요소 만들기에서 개별 요소 크기를 추가하려면으로 진행합니다.
