IFC(Industry Foundation Class) 내보내기 옵션을 지정하려면

1. 내보내기 IFC 찾기를 클릭합니다.

   또는 명령행에 ifcexport를 입력합니다.

2. IFC로 내보내기 대화상자에서 옵션을 클릭합니다.
3. IFC 내보내기 옵션 대화상자의 머리글 탭에서 사용할 스키마 버전을 선택하고 필요한 정보를 입력합니다.
   • 스키마 버전 4 또는 4x1을 사용하여 도면 좌표계를 내보낼 수 있습니다. 도면에 좌표계가 지정된 경우 정보가 IFC 내보내기에 자동으로 포함됩니다. IFC 파일을 가져오는 경우 작성된 기본 도면에 가져온 IFC 파일에 있는 좌표계가 지정됩니다.
   • 스키마 버전 4x1을 사용하여 Autodesk Civil 3D 선형 및 그와 연관된 종단 계획선 데이터를 내보낼 수 있습니다.
     주: 각 선형에 대해 단일 종단 계획선이 내보내집니다.
   • 화면에서 활성화된 도면 이름이 IFC 내보내기 옵션 대화상자의 머리글 탭에 표시됩니다. 도면에 대한 설명, 작성자 및 회사 이름, 권한부여 데이터 및 지리적 위치와 같은 내보낼 도면 파일에 대한 정보를 추가할 수 있습니다. 이 정보는 IFC 파일을 볼 때 이 파일의 머리글에 표시됩니다.
   • 기본적으로 도면과 함께 기타 데이터를 내보내는데, 이러한 데이터는 소스 도면 파일의 이름과 이 파일이 작성된 응용프로그램의 이름과 버전을 포함합니다.

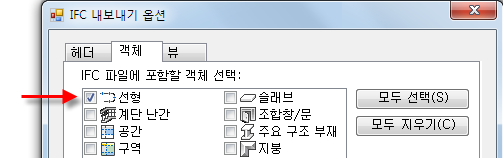

4. 객체 탭을 클릭하고 IFC 파일에 포함할 객체를 선택합니다.
   • Autodesk Civil 3D 선형 및 그와 연관된 종단 계획선 데이터를 내보내려면 해당 선형 확인란이 선택되어 있는지 확인합니다. 각 선형에 대해 단일 종단 계획선이 내보내집니다.



     중요사항: Autodesk Civil 3D 선형은 스키마 버전 4x1을 사용하여 내보낼 수 있습니다. IFC 내보내기 옵션 대화상자의 객체 탭에서 선형 확인란을 선택하려면 버전 4x1을 선택해야 합니다. 이 확인란을 선택할 수 없는 경우 머리글 탭을 클릭하고 버전 IFC 4x1을 선택합니다.
   • Autodesk Civil 3D 객체에서 작성한 솔리드를 내보내려면 솔리드(3D) 확인란이 선택되어 있어야 합니다.
5. 뷰 탭을 클릭합니다.
6. 수량 추가 기능을 클릭하여 수량 특성 세트(이름 및 해당 값 포함)를 IfcQuantity로 내보냅니다.
7. 공간 경계 추가 기능을 클릭하여 공간 경계 정보(경계 형상 포함)를 IFC로 내보냅니다.
8. 공간 경계 추가 기능에서 다음 중 하나를 클릭합니다.
   • 레벨 1: 공간의 외부 경계를 계산하고 정의합니다.
   • 레벨 2: 둘 이상의 공간 경계 간 내부 및 외부 공간 경계를 식별하고 계산합니다.

   올바른 공간 경계를 결정하려면:

   • 공간을 완전히 둘러싸야 합니다.
   • 표면은 항상 공간에서부터 (재료로) 바깥쪽을 가리켜야 합니다.
   • 공간 경계는 연관 공간에서만 작성할 수 있습니다.
9. 확인을 클릭합니다.
