위치를 선택하여 형상선 표고점을 삽입하려면

표고점 삽입 명령을 사용하여 형상선에 표고점을 삽입합니다.

다중점을 삽입할 위치, 거리 또는 증분을 지정합니다. 점 하나를 삽입할 때에는 표고를 지정할 수 있습니다.

위치를 선택하여 형상선 표고점을 삽입하려면

  1. 수정 탭표고 편집 패널표고점 삽입 찾기을 클릭합니다.

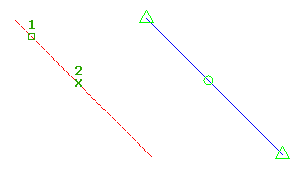

  2. 형상선 또는 다른 객체를 선택합니다.
  3. 클릭하여 형상선을 따라 표고점을 삽입할 위치를 선택합니다.
  4. 값을 입력하여 표고를 지정합니다. 또는 지표면을 입력하여 지표면에서 표고를 가져옵니다. 도면에 지표면이 하나만 있는 경우 해당 지표면이 자동으로 선택됩니다.
  5. 다른 점을 선택하거나 다른 점을 삽입할 거리를 지정합니다.

거리를 지정하여 형상선 표고점을 삽입하려면

  1. 수정 탭표고 편집 패널표고점 삽입 찾기을 클릭합니다.
  2. 형상선 또는 다른 객체를 선택합니다.
  3. 거리를 입력합니다.
  4. 형상선의 기존 점을 선택하여 거리의 시작을 지정합니다. 시작점 또는 끝점이 아닌 점을 선택할 경우 방향을 선택해야 합니다.
  5. 거리를 입력하여 표고점의 위치를 정의합니다.
  6. 다음 중 하나를 수행하여 점의 표고를 정의합니다.
    • 기울기를 입력합니다.
    • 경사를 입력하고 경사를 입력합니다.
    • 표고를 입력하고 표고를 입력합니다. 또는 지표면을 입력하여 지표면에서 표고를 가져옵니다.
    • 차이를 입력하고 표고 차를 입력합니다.

여러 표고점을 증분 삽입하려면

  1. 수정 탭표고 편집 패널표고점 삽입 찾기을 클릭합니다.
  2. 형상선 또는 다른 객체를 선택합니다.
  3. 증분을 입력합니다.
  4. 값을 입력하여 증분 길이를 정의합니다. 지정한 증분을 사용하여 형상선을 따라 점이 동일한 거리에 배치됩니다.
    주: 이 옵션을 사용하면 표고를 묻는 프롬프트가 표시되지 않습니다. 형상선의 해당 위치에 존재하는 표고가 점에 자동으로 지정됩니다.
