교차로 작성 마법사를 사용하여 교차로를 작성할 수 있습니다.
교차로 객체를 작성하기 전에 교차하는 두 개의 선형이 있어야 합니다. 3D 교차로 모형을 작성하려는 경우 교차 선형과 연관된 종단도 있어야 합니다. 원하는 필수 구성요소가 있으면 교차로 작성 마법사를 사용하여 교차로 객체를 작성할 수 있습니다.
단순한 2D 교차로 작성
교차로 객체가 작성되면 다음을 비롯한 다양한 작업을 자동으로 수행할 수 있습니다.
- 교차로에 포함된 도로에 대한 간격띄우기 선형 작성
- 교차로 영역에 연석 굴곡부 선형(연석 굴곡부) 작성
- 교차로를 작성할 때 작성된 간격띄우기 선형 및 연석 굴곡부 선형에 대한 종단 작성 주: 그러나 미리 정의된 정적 선형을 간격띄우기로 설정한 경우에는 종단도 지정해야 합니다. 동적 간격띄우기 종단은 작성되지 않습니다.
- 교차로 영역의 기존 코리더에 대한 새 코리더 영역 작성 또는 교차로 영역에 새 코리더 객체 작성
- 보조 도로의 종단 표고를 주(기본) 도로 종단에 잠금
이러한 작업 중 일부는 선택 사항으로, 교차로 작성 마법사에서 선택한 옵션에 따라 달라집니다.
기본 2D 교차로 객체를 작성하는 가장 간단한 방법은 서로 한 번만 교차하는 두 개의 선형으로 시작하는 것입니다. 선형이 교차하지 않는 경우에는 교차로 작성 마법사를 사용할 수 없습니다.
이 조건에 맞는 두 개의 교차 선형이 도면에 있는 경우 교차로 작성 마법사를 사용하여 기본 2D 교차로 객체를 작성할 수 있습니다. 명령을 시작하고 프롬프트에 따라 마법사 대화상자의 기본 선택을 적용하면 됩니다.

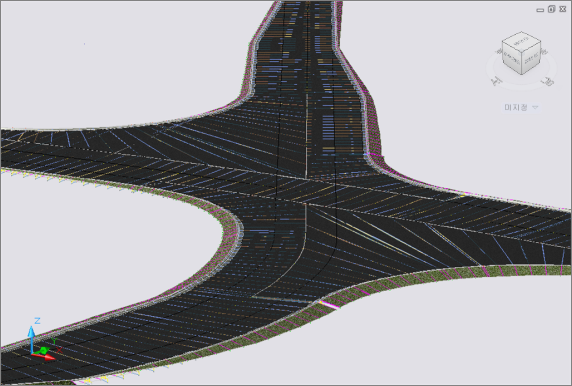

코리더 객체, 선형 및 종단을 사용하여 3D 교차로 작성
코리더가 포함된 3D 교차로를 작성하려면 먼저 도로 지오메트리(도로 중심 선형 및 종단) 및 기존 지표면을 도면에 작성해야 합니다. 이러한 구성요소가 도면에 있으면 교차로 작성 마법사 사용을 계속할 수 있습니다. 마법사에 도면에서 두 개의 도로 중심 선형이 교차하는 위치를 선택하라는 프롬프트가 표시됩니다.
다음 데이터 조합으로 시작할 수 있습니다.
- 두 개의 교차하는 중심 선형
- 하나 이상의 도로 모서리 간격띄우기 선형 및/또는 해당 종단이 있는 두 개의 교차하는 중심 선형
종단이 이미 정의되어 있거나 그렇지 않을 수 있습니다. 하지만 종단을 사용할 수 없는 경우 마법사에서 3D 모델링과 연관된 피쳐를 사용할 수 없습니다. 예를 들어 종단 없이 교차로 객체 작성을 시작하면 간격띄우기 선형 및 연석 굴곡부 종단 작성, 새 코리더 작성 또는 교차로 영역의 기존 코리더에 추가 등의 마법사 옵션을 선택할 수 없습니다.
방금 설명한 시나리오 중 하나를 사용하여 교차로 작성 명령을 시작하고, 중심 선형이 교차하는 점을 선택한 다음 교차로 작성 마법사를 사용하여 교차로 작성을 계속할 수 있습니다.
교차로 도로 우선순위
교차로 객체를 작성하면 주도로(기본 도로) 및 보조 도로(곁길) 선형에 우선순위 값이 지정됩니다. 아래 표에는 우선순위 특성 값이 나열되어 있습니다.
| 도로(선형) | 우선순위 |
|---|---|
| 주도로(기본 도로) 선형 | 1 |
| 보조 도로 선형 | 2 |
T 쉐이프(3 방향) 교차로를 작성하는 경우 교차로를 통과하는 선형이 자동으로 기본 도로(주도로)로 지정됩니다. 이 경우에는 해당 선형에 대한 우선순위가 값 1로 자동으로 설정되며, 기본 도로로 사용할 도로가 자동으로 지정되기 때문에 프롬프트가 표시되지 않습니다.
도로가 작성된 후에는 교차로의 도로 우선순위를 변경할 수 없습니다. 그러나 교차로를 작성하는 동안 선형의 우선순위를 변경하려는 경우 교차로 작성 마법사의 지오메트리 상세사항 페이지에서 변경할 수 있습니다.
또한 일반적으로 보조 도로(또는 하위 우선순위) 종단은 교차로 위치에서 주도로(상위 우선순위)의 표고에 자동으로 잠깁니다. 주도로의 종단은 수정되지 않습니다.
교차로 정지 작업 옵션
교차로 코리더 유형 특성은 교차로 객체의 도로에 적용될 정지 작업 유형(기본 도로 크라운 유지 또는 모든 크라운 유지)를 식별합니다. 교차로를 작성할 때 교차로 작성 마법사의 일반 페이지에서 이 유형을 지정해야 합니다.
기존 교차로의 경우 교차로 특성 대화상자의 교차로 상세사항 탭에 있는 교차로 사분면 섹션에 교차로 코리더 유형이 표시됩니다. 명령 설정 편집 - CreateIntersection 대화상자에서 이 옵션에 대한 작성 기본값을 설정할 수 있습니다.
교차로가 작성되고 나면 교차로 코리더 유형 특성 값을 변경할 수 없습니다. 교차로 객체가 작성된 후 이 옵션을 변경하려는 경우 교차로 객체를 삭제하고 원하는 교차로 코리더 유형으로 새 객체를 작성해야 합니다.
기본 도로 크라운 유지
이 교차로 유형에서 기본 도로의 크라운은 유지되는 반면 보조 도로의 크라운(종단)은 기본 도로의 모서리 및 교차로 위치와 일치하도록 조정됩니다. 기본 도로의 크라운(종단 및 모서리)은 영향을 받지 않습니다.
이 옵션을 선택하면 마법사 대화상자에 다음과 같은 개념적 그래픽이 표시됩니다.
이 그래픽은 교차로 객체에 대해 정지 작업이 수행되는 방법을 나타냅니다.
모든 크라운 유지
이 교차로 유형에서는 곁길의 종단이 교차로 위치에서 주도로 표고와 일치하도록 조정됩니다. 주도로 종단은 영향을 받지 않습니다. 연석 굴곡부 종단을 통해 연석 굴곡부를 따라 모서리가 혼합됩니다.
이 옵션을 선택하면 마법사 대화상자에 다음과 같은 개념적 그래픽이 표시됩니다.
교차로 객체 고려사항
교차로 작성을 시작하기 전에 다음을 이해하는 것이 중요합니다.
- 교차로 작성 마법사를 사용하여 최대 4개의 사분면이 포함된 교차로 객체를 작성할 수 있습니다.
- 기본 교차로 표준횡단 매핑과 대상 지정이 설계 요구 사항에 맞지 않는 경우 이러한 구성요소를 사용하여 교차로를 작성한 다음 설계 요구 사항에 맞게 교차로 지역을 수동으로 편집할 수 있습니다.
- 교차로를 작성한 다음 교차로 코리더 영역을 수동으로 편집하는 경우 교차로 탭의 코리더 영역 재작성을 클릭하여 교차로를 재생성하거나 교차로를 다시 작성하면 이러한 변경 사항을 덮어쓰게 됩니다.
- 교차로를 작성할 때 수평 및 수직 둘 다의 측면에서 자동으로 대상이 지정됩니다. 대상을 변경하려면 코리더 특성 대화상자를 사용하여 교차로 코리더 영역을 수동으로 수정해야 합니다.
- 일반적으로 교차로 객체가 작성되면 현재 도면 교차로 객체, 코리더, 표준횡단, 횡단구성요소, 간격띄우기 선형 및 연석 굴곡부 선형에 다음 객체가 자동으로 추가됩니다. 하지만 표준횡단, 횡단구성요소, 코리더 및 종단은 해당 옵션을 선택한 경우에만 추가됩니다.
