부동 직선을 선형에 추가하려면

부동 직선을 추가하여 편집 중에 접선을 유지해야 하는 설계 영역의 구속조건 기반 선형 지오메트리를 구성합니다.

선형 배치 도구 도구막대에서 버튼을 클릭한 후에는 명령행의 명령에 따릅니다.

부동 직선을 추가하려면(원곡선에서, 점 통과)

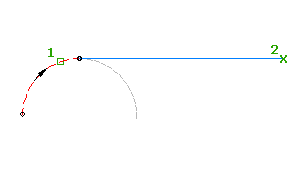

기존 원곡선의 점에서 부동 직선을 지정된 점에 추가합니다. 부착 원곡선(1)의 방향 및 통과점(2)의 위치에 따라 부착점이 결정됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 부동 직선(원곡선에서 시작, 통과점)을 클릭합니다.
  3. 부동 직선을 추가할 원곡선의 끝을 선택합니다.
  4. 끝점을 지정합니다.

부동 직선을 추가하려면(원곡선 끝에서, 길이)

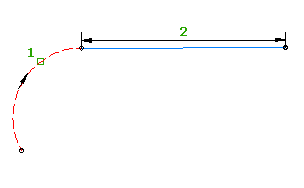

길이가 지정된 부동 직선을 원곡선의 끝에 추가합니다.

부착 원곡선 (1)의 방향에 따라 선 방향이 결정됩니다.

이 유형의 도면요소는 항상 부착된 도면요소의 끝에서 시작합니다. 이 선은 항상 고정 원곡선 또는 부동 원곡선 끝에 대해 접선을 이룹니다. 통과점으로 위치가 정의되는 도면요소와 달리, 이 유형의 도면요소는 도면에서 한 위치에 고정되지 않습니다. 따라서 도면요소의 지오메트리는 부착된 도면요소와 함께 이동합니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 부동 직선(원곡선 끝에서 시작, 길이)을 클릭합니다.
  3. 부동 직선을 추가할 원곡선의 끝을 선택합니다.
  4. 도면의 두 점을 선택하거나 명령행에 길이 값을 입력하여 길이를 지정합니다.

기존 도면요소에서 최적 맞춤에 의한 부동 직선을 작성하려면

발생할 가능성이 가장 큰 부동 직선을 기존 도면요소의 점에서 일련의 Autodesk Civil 3D 점, AutoCAD 점, 기존 도면요소 또는 화면 클릭을 통해 추가합니다.

부착 원곡선 (1)의 방향과 선택된 회귀 점 (2)의 통과 경로에 따라 부착 점의 위치가 결정됩니다.

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 부동 직선 - 최적 맞춤을 클릭합니다.
  3. 시작점으로 사용할 원곡선 도면요소와 방향을 선택합니다.

    원곡선 도면요소의 시작 부분을 선택하면 최적 맞춤 선이 원곡선 도면요소 앞에 배치됩니다. 원곡선 도면요소의 끝 부분을 선택하면 최적 맞춤 선이 원곡선 도면요소 뒤에 배치됩니다.

  4. 최적 맞춤별 선 대화상자에서 다음 중 하나를 선택합니다.
    • AutoCAD 점에서. AutoCAD 점을 하나 이상 선택합니다.
    • COGO 점에서. 하나 이상의 Autodesk Civil 3D 점을 선택합니다. 점 그룹을 선택하려면 G를 입력하고 번호로 점을 입력하려면 N을 입력합니다.
    • 도면요소에서. 다듬기 및 중앙종거 공차 설정을 지정합니다. 명령행에 나열된 도면요소 유형을 하나 이상 선택합니다. 종단 객체를 선택한 경우 측점 범위 지정 대화상자에서 시작 및 끝 측점을 지정합니다.
    • 화면 클릭으로. 다른 점을 하나 이상 선택합니다. OSNAP 또는 투명 명령을 사용하여 점을 선택할 수 있습니다.
    • 도면 윈도우에서 도면요소를 선택할 때는 X가 각 회귀점을 표시하며 실제로는 임시 대시선이 표시됩니다. Enter 키를 눌러 명령을 완료합니다.

  5. 속성편집테이블 윈도우에서 회귀 데이터 뷰를 선택하여 회귀점을 변경합니다.

    회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

  6. 선을 작성합니다.
    • 을 클릭하여 선을 작성하고 회귀 데이터 뷰를 열어 둡니다.
    • 을 클릭하여 선을 작성하고 회귀 데이터 뷰를 닫습니다.
