유토 곡선 다이어그램을 작성하려면

유토 곡선 다이어그램 작성 마법사를 사용하면 이름, 스타일, 화면표시 및 균형 조정 옵션의 기본 설정을 사용하여 클릭 한 번으로 유토 곡선 다이어그램을 작성할 수 있습니다.

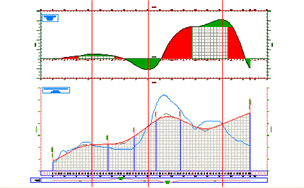

유토 곡선 다이어그램을 작성하려면 도면에 대한 재료 리스트가 있어야 합니다. 유토 곡선 다이어그램(위)은 같은 선형에서 작성된 종단 뷰(아래)에 직접 매핑할 수 있습니다.

튜토리얼 연습: 유토 곡선 다이어그램 작성

  1. 재료 리스트를 작성합니다.
  2. 분석 탭토량 및 재료 패널유토 곡선 찾기을 클릭합니다.

    유토 곡선 다이어그램 작성 마법사가 표시됩니다.

  3. 일반 페이지에서 다음을 수행합니다.
    • 유토 곡선 다이어그램을 작성할 선형을 지정합니다.
    • 유토 곡선 다이어그램을 작성할 단면 검토선 그룹을 지정합니다.
    • 유토 곡선 뷰 스타일을 지정합니다.
    • 유토 곡선 뷰 스타일을 편집하려면 유토 곡선 뷰 스타일 옆의 을 클릭합니다.
  4. 유토 곡선 화면표시 옵션 페이지에서 다음을 수행합니다.
    • 재료 리스트를 선택합니다.
    • 유토 곡선 선으로 표시할 재료(총 토량, 총 절토 토량, 총 성토 토량, 총 사용 불가 토량 및 재료 리스트와 연관된 다른 재료)를 선택합니다.
    • 유토 곡선 선 스타일을 지정합니다.
    • 유토 곡선 선 스타일을 편집하려면 유토 곡선 선 스타일 옆의 을 클릭합니다.
  5. 균형 조정 옵션 페이지에서 허용운반거리 내 굴착토량 거리와 토취장 및 야적장의 유형, 위치 및 용량을 지정합니다.
  6. 다이어그램 작성을 클릭합니다.
  7. 도면에서 유토 곡선 다이어그램에 적합한 위치를 찾습니다. 보기 쉽도록 지표면 경계 외부, 횡단 또는 종단 뷰 위나 아래에 다이어그램을 배치합니다. 해당 위치를 클릭하여 유토 곡선 다이어그램의 왼쪽에 균형 조정 선의 원점을 설정합니다.
