선형에 반경 점이나 수직 점을 작성하려면

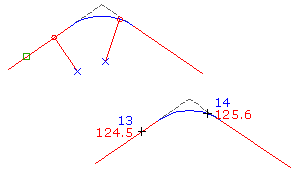

지정한 점과 방사형 또는 수직을 이루는 선형의 위치에 점을 작성합니다.

지정된 점에서, 작성된 점은 선에는 수직이고 원곡선에는 방사형 위치입니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 선형 방사형 또는 수직 .
  3. 선형을 선택합니다.
    주: 선택한 선형에 연결된 종단이 있을 경우 종단 선택 대화상자가 표시됩니다. 리스트에서 종단을 선택할 수 있으며 작성한 점에 대한 표고는 해당 종단에서 설정됩니다. 선형에 측점에 대한 종단 횡단면이 없거나 <없음>을 선택하면 점 작성 대화상자의 점 작성 설정에 따라 점 표고가 설정됩니다.
  4. 점을 지정합니다.
  5. 프롬프트가 나타나면 점 이름, 설명, 표고를 입력합니다.
    주: 점 설명을 객체에서 가져오려면 점 작성 설정의 설명에 대한 프롬프트 화면표시 섹션에서 자동 - 객체를 지정합니다. 선형 이름 및 측점은 점 편집기의 초기 정보 열에 표시됩니다.
  6. Enter 키를 눌러 명령을 종료합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
