편각 및 거리를 투명하게 사용하여 점 위치를 지정하려면

참조선에서 편각과 거리를 사용하여 점 위치를 지정할 수 있습니다.

편각은 참조선을 끝점 이상으로 연장하는 방식으로 측정되며 거리는 참조선의 끝점으로부터 측정됩니다.

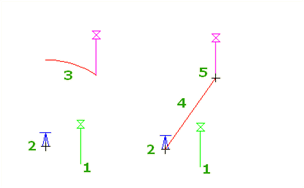

입력한 마지막 두 점의 확장이 참조 선을 정의합니다. 그렇지 않으면 선을 정의해야 합니다. 참조 선(1-2) 및 시작점(2)에서 편각(3) 및 거리(4)를 지정하여 점(5)을 지정합니다.

점을 입력할 때마다 참조선이 업데이트됩니다.

  1. 명령 내에서 점을 입력하라는 프롬프트가 나타나면 다음 중 하나를 수행합니다.
    • 투명 명령 평면 패널 편각 거리 를 클릭합니다.
    • 마우스 오른쪽 버튼을 클릭하면 투명 명령 상황에 맞는 메뉴 편각 거리가 표시됩니다.
    • 투명 명령 도구막대를 활성화하고 편각 거리 를 선택합니다.
    • 'dd를 입력합니다.
  2. 주 명령에 아직 점을 입력하지 않은 경우에는 다음 중 하나를 수행하여 임시 참조선을 지정해야 합니다.
    • 선을 선택합니다.
    • p를 입력한 다음 선의 시작점과 끝점을 지정합니다.
  3. 주 명령에 점을 하나 입력한 경우에는 이 점이 임시 참조선의 시작점으로 사용됩니다. 임시 참조선의 끝점을 지정합니다.
  4. 다음 중 하나를 수행하여 각도를 지정합니다.
    • 도면에서 클릭합니다.
    • 각도를 양수 또는 음수 값으로 입력합니다.
    • c를 입력하여 시계 방향과 시계 반대 방향 사이에서 각도를 전환한 다음 각도를 지정합니다.
  5. 도면을 클릭하거나 거리를 입력하여 거리를 지정합니다.
  6. 해당 프롬프트가 나타나면 표고를 입력합니다. 자세한 내용은 투명 명령의 표고를 입력하려면을 참고하십시오.
    주: 투명 명령의 표고 프롬프트는 투명 명령 설정 3D 점에 대한 프롬프트로 조정합니다. 자세한 내용은 투명 명령 설정 정보를 참고하십시오.
