이 절에서는 Autodesk Civil 3D에서 지원되는 회전 축 피벗 방법에 대해 설명합니다.
주: 편경사 회전 축 계산은 편경사 원곡선 그룹에 있는 측점에서만 수행됩니다. 여기에는 일반 길어깨 끝/일반 크라운 끝과 일반 길어깨 시작/일반 크라운 시작 임계 측점 사이에 있는 선형 측점이 포함됩니다.
각 항목에는 다음 그림이 포함되어 있습니다.
- 각 임계 측점에서 표준횡단 동작을 보여주는 일련의 횡단.
아이콘은 각 경우에 대한 피벗 점을 나타냅니다. - 각 경우에 대한 일반적인 편경사 뷰. 편경사 뷰에서 색이 있는 대시선은 횡단에서 점에 해당합니다.
주: 다른 설명이 없는 경우, 모든 편경사 다이어그램은 오른쪽 원곡선을 보여 줍니다.

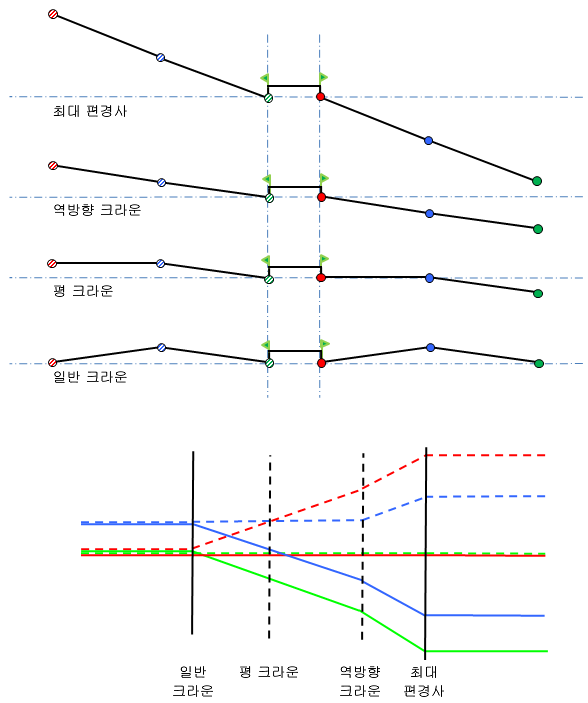

편경사 다이어그램의 예
