요소 만들기에서 작업 평면 사용 정보

작업 평면을 사용하면 요소를 정의하고 지오메트리를 배치하고 요소 피쳐 간 관계를 정의할 수 있습니다.

요소 작성기에서 작업 평면은 3D 공간에서 평면의 위치를 정의하는 모델링 피쳐입니다. 공간에서 모든 방향으로 배치할 수 있는 무한 구성 평면입니다. 기존 작업 평면에서 간격을 띄우거나 3D 지오메트리를 참조할 수 있습니다. 작업 평면을 사용하여 요소 모형을 구성하는 지오메트리, 치수, 구속조건, 종단 등을 정의합니다. 작업 평면은 다른 방법으로는 배치하기 힘든 지오메트리를 배치할 수 있도록 도와줍니다. 작업 평면에 지오메트리를 제한함으로써 그 위치를 조정할 수 있습니다. 작업 평면은 피쳐 간 관계 정의를 도와주며 피쳐 배치를 조정할 수 있게 해줍니다.

작업 평면은 직사각형 모양의 2D 객체로 표시됩니다. 작업 평면 표시는 무한 평면을 가시적으로 나타낸 것 뿐이며 이동하거나 크기를 조정할 수 없습니다. 그러나 모형을 편리하게 볼 수 있도록 가시성을 조정할 수 있습니다. 간격띄우기 및 참조 작업 평면은 사용자 정의되며 이동 및 재정의에 유연성을 제공합니다.

주: 모형 크기를 관리할 수 있으려면 최소 수의 작업 평면을 사용하는 것이 좋습니다.

요소 브라우저에서 작업 평면을 마우스 오른쪽 버튼으로 클릭하면 작업 평면이 모델링 영역에서 강조 표시됩니다. 작업 평면 상황에 맞는 메뉴에서 뷰 설정 옵션을 사용하여 지오메트리나 치수를 추가할 때 뷰 방향을 선택된 작업 평면의 방향과 일치하도록 변경할 수 있습니다.

중요사항: 작업 평면에 부착된 모든 피쳐는 원래 평면으로 제한됩니다. 작업 평면을 이동하면 평면에 부착된 모든 피쳐가 함께 이동합니다. 작업 평면을 삭제하면 평면에 부착된 피쳐도 모두 삭제됩니다. 작업 평면에 부착된 각 피쳐는 요소 브라우저의 작업 평면 폴더 아래에 표시됩니다.

요소 작성기에서는 X, YZ축 원점에서 교차하는 세 가지 기본 작업 평면을 제공합니다. 기본 작업 평면을 사용하면 요소 모델링을 쉽게 시작할 수 있습니다. 최상위 작업 평면에서 모델링을 시작하고 필요한 경우 추가하는 것이 일반적입니다. 모델링 과정 동안 언제라도 작업 평면을 추가할 수 있습니다. 각 작업 평면에는 자체의 내부 좌표계가 있습니다. 작업 평면은 UCS(현재 사용자 좌표계) 또는 WCS(표준 좌표계)에 있는 모든 평면에서 작성할 수 있습니다.

작업 평면 작성 대화상자에서 다음과 같은 미리 설정된 작업 평면을 모형에 추가할 수 있습니다.

기본값

WCS의 표준 ZX, YZ, XY 작업 평면을 작성합니다.

사용자

미리 설정된 작업 평면에 없는 작업 평면을 작성합니다. 작업 평면에 XY 방향과 현재 UCS에 있는 평면 원점에 대한 사용자 정의 값이 있습니다.

간격띄우기

선택한 소스 작업 평면에서 지정한 거리만큼 간격을 띄운 작업 평면을 작성합니다. 자세한 내용은 아래의 간격띄우기 작업 평면을 참고하십시오.

참조

표현식 피쳐의 범위에 부착된 작업 평면을 작성합니다. 자세한 내용은 아래의 참조 작업 평면을 참고하십시오.

맨 위

표준 맨 위 3D 뷰와 일치하는 작업 평면을 작성합니다.

맨 아래

표준 맨 아래 3D 뷰와 일치하는 작업 평면을 작성합니다.

정면

표준 정면 3D 뷰와 일치하는 작업 평면을 작성합니다

뒷면

표준 뒷면 3D 뷰와 일치하는 작업 평면을 작성합니다

왼쪽

표준 왼쪽 3D 뷰와 일치하는 작업 평면을 작성합니다

오른쪽

표준 오른쪽 3D 뷰와 일치하는 작업 평면을 작성합니다

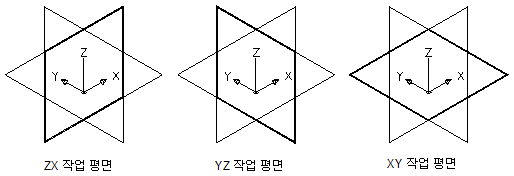

기본 작업 평면 보기

간격띄우기 작업 평면

간격띄우기 작업 평면은 지정한 거리만큼 다른 작업 평면에서 떨어져 위치합니다. 이 작업 평면은 다른 간격띄우기 또는 참조 작업 평면을 비롯한 기존 작업 평면에서 간격을 띄울 수 있습니다. 소스 작업 평면을 선택하고 작업 평면 간의 거리를 지정하여 간격띄우기 작업 평면을 정의할 수 있습니다. 간격띄우기 작업 평면을 사용하여 종단, 지오메트리, 표현식 등의 피쳐 간에 지정한 또는 계산된 거리를 유지할 수 있습니다. 또한 간격띄우기 작업 평면을 구성 가이드로 사용하여 다른 방법으로는 검색하기 힘든 피쳐를 찾을 수 있습니다. 예를 들어, 간격띄우기 작업 평면을 사용하여 변환의 길이를 정의할 수 있습니다.

간격띄우기 작업 평면 작성

참조 작업 평면

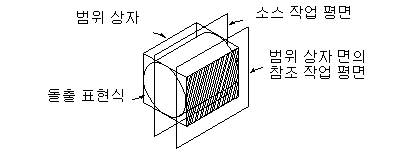

참조 작업 평면은 표현식 범위의 면에서 평면으로 정의됩니다. 모든 표현식에는 볼 수 없는 범위 또는 경계 상자가 있어 피쳐의 범위를 정의합니다. 범위의 평면 중 하나를 참조하는 작업 평면을 작성할 수 있습니다. 참조 작업 평면을 정의하려면 표현식과 작성하려는 평면의 방향을 나타내는 소스 작업 평면을 선택합니다. 피쳐의 범위 또는 경계 상자가 탐지되며 유효한 두 가지 참조 작업 평면이 선택할 수 있도록 표시됩니다. 표현식을 이동하거나 크기를 조정하면 참조 작업 평면도 함께 이동됩니다.

참조 작업 평면 작성
