특성 | 예 | 설명 |
---|---|---|
원곡선 시작: 현재 점이 단일 원곡선(호) 세그먼트 또는 다중 원곡선 세그먼트의 시작임을 지정하는 데 사용되는 코드입니다. |
EP1 BC |
EP1은 활성 그림 이름이고 현재 점까지 계속되며, “ “(공백)은 피쳐/코드 구분자이고, BC는 현재 점이 원곡선 세그먼트의 시작임을 나타냅니다. 이 코드를 포함한 현재 점이 원곡선상의 첫 번째 점입니다. 그림 이름이 같은 다음 점은 원곡선상의 한 점으로 간주됩니다. <원곡선 시작> 코드와 일치시키기 위해 사용되는 <원곡선 끝> 코드가 없는 경우 그림 이름이 같은 세 번째 점이 원곡선 끝점입니다. |
원곡선 끝: 4개 이상의 점이 있는 원곡선 세그먼트를 정의하기 위해 <원곡선 시작> 코드와 함께 사용되는 코드입니다. 원곡선상에서 점의 위치가 순차적일 필요는 없습니다. |
101 … EP1 BC 112 … EP1 123 … EP1 134 … EP1 145 … EP1 EC |
EP1은 활성 그림 이름이고 현재 점까지 계속되며, “ “(공백)은 피쳐/코드 구분자이고, EC는 현재 점이 원곡선 세그먼트의 끝임을 나타냅니다. 라인워크 프로세서는 <원곡선 시작> 코드가 있는 점에서부터 <원곡선 끝> 코드를 찾습니다. <원곡선 끝> 코드가 발견되면 <원곡선 시작> 코드와 <원곡선 끝> 코드 사이의 모든 점이 그림의 호 세그먼트를 맞추는 데 사용됩니다. 원곡선은 각각의 점을 통과하게 됩니다(PEDIT/[원곡선] 맞춤 옵션과 비슷함). <원곡선 시작> 코드 뒤에 <원곡선 끝>이 나오지 않으면 점 3개인 호가 그림에 적용됩니다. |
원: 원 피쳐의 시작을 나타내는 코드입니다. 원이 2점 또는 3점 원인 경우 이 코드는 이전 점에서 라인워크를 정지합니다. 반지름 값이 있는 1점 원은 점 연결 명령과 유사합니다. 라인워크 코드가 중지되고 중심점으로서의 점과 반지름을 사용하여 새로운 원이 작성됩니다. 2점 및 3점 원은 시작 명령처럼 작동하여 새 피쳐를 작성하고 동일한 이름의 활성 피쳐를 끝냅니다. |
POOL CIR5.0 |
POOL은 그림 이름, “ “(공백)은 피쳐/코드 구분자, CIR은 <원> 코드이고 현재 점이 반지름 점인 새 원형 그림을 작성합니다. 5.0은 원 반지름 값입니다. 이 그림의 표고는 현재 점의 표고입니다. 이 예에서는 현재 점만 중심점으로 사용하고, <원> 코드 바로 뒤에 반지름이 나옵니다. 방법 1에서는 현재 점만 중심점으로 사용하고, <원> 코드 바로 뒤에 반지름이 나옵니다. 방법 2에서는 두 개의 연속된 점을 사용하여 원형 그림을 정의합니다. 첫 번째 점은 중심 위치를 정의하고 두 번째 점은 표고와 반지름을 정의합니다. 방법 3에서는 세 개의 점을 사용하여 원형 그림을 정의합니다. 세 점 모두의 표고를 사용하고 선 대신 호로 마감을 계속합니다. |
원곡선의 점: 현재 점이 원곡선 세그먼트에 있음을 나타내는 코드입니다. |
EP1 OC |
EP1은 활성 그림의 이름과 일치하고, “ “(공백)은 필드/코드 구분자이고, OC는 원곡선의 점 코드입니다. 그림이 계속되고 점은 원곡선에 있는 점으로 평가됩니다. 활성 그림의 이름과 일치되지 않는 경우 EP1 OC는 점 코딩 오류일 수 있습니다. |
원곡선 맞춤 - 원곡선 없음: 다음 그림에서 각 측량 점은 동일한 EP1 그림 이름을 갖는 선 점입니다(원곡선 점을 나타내는 <원곡선의 점> 코드 또는 <원곡선 시작> 코드가 없음). 결과 그림은 일련의 연결된 선 세그먼트입니다. ![]() |
||
원곡선 맞춤 - 원곡선의 한 점: 다음 그림에서 각 점은 동일한 EP1 그림 이름을 갖고 하나의 측량 점이 원곡선 점으로 코딩됩니다(OC <원곡선의 점> 코드). 결과 그림에는 계산된 곡면 점(PC)과 접선 점(PT)이 있고, 원곡선이 점을 통과합니다. ![]() |
||
원곡선 맞춤 - 3점 원곡선: 다음 그림에서 각 점은 동일한 EP1 그림 이름을 가지며 3개의 원곡선 점이 연속되어 있습니다(OC <원곡선의 점> 코드 또는 원곡선이 시작되는 곳에 BC <원곡선 시작> 코드). 결과 그림에는 첫 번째 EP1 점에 원곡선 시작(BC)이 있고 세 번째 EP1 점에 원곡선 끝(EC)이 있으며, 원곡선은 두 번째 EP1 점을 통과합니다. ![]() |
||

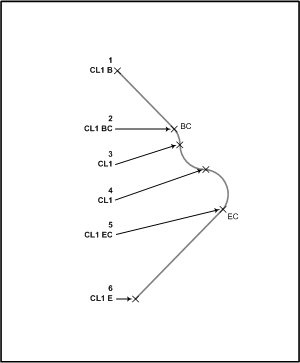

원곡선 맞춤 - 다중점 원곡선: 다음 그림에서 각 점은 동일한 CL1 그림 이름을 가지며 OC <원곡선의 점> 코드를 포함한 4개 이상의 점이 연속되어 있거나, 원곡선 세그먼트의 첫 번째 점에 BC <원곡선 시작> 코드가 있고 원곡선 세그먼트가 끝나는 점에 EC <원곡선 끝> 코드가 있습니다. 결과 그림에는 첫 번째 CL1 점에 원곡선 시작(BC)이 있고 마지막 CL1 점에 원곡선 끝(EC)이 있습니다. 복합 및 반향 곡선은 BC 그림 정점과 EC 그림 정점 사이의 각 점을 통과합니다. ![]() |
