종단 뷰 특성 정보

도구공간 통합관리 탭이나 도면 윈도우에서 종단 뷰 특성을 설정합니다.

종단 뷰에서 측점 범위, 그리드, 화면표시된 종단 및 객체 주석을 변경할 수 있습니다.

특성을 지정하면 종단 뷰의 컨텐츠와 형식을 조정할 수 있습니다. 종단 뷰 특성은 종단 뷰 특성 대화상자의 여러 탭(정보, 측점, 표고, 종단, 밴드, 해치, 투영 및 관망)으로 구성되어 있습니다. 종단 뷰에 투영 객체나 관망 객체가 포함된 경우 해당 객체에 대한 탭이 나타납니다.

이런 특성은 종단 뷰를 작성할 때 설정합니다. 언제든지 종단 뷰 특성 대화상자를 사용하여 변경할 수 있습니다.

정보 탭

종단 뷰 이름, 설명 및 객체 스타일을 보거나 편집합니다.

측점 탭

종단 뷰에 표시되는 측점 범위를 설정합니다.

표고 탭

종단 뷰에 표시되는 표고 범위를 설정합니다. 종단 뷰가 분할되면 이 탭을 사용하여 분할 세그먼트의 측점 및 스타일을 지정할 수 있습니다.

종단 탭

종단 뷰에 표시할 종단을 지정하고 특정 종단의 범위로 뷰를 자를지 여부를 지정합니다. 현재 뷰의 각 종단에 대해 설명을 편집하고 업데이트 모드(동적 또는 정적), 도면층 및 스타일을 변경할 수 있습니다. 또한 종단 뷰를 분할하여 종단의 수직 크기를 줄일지 여부를 지정할 수 있습니다.

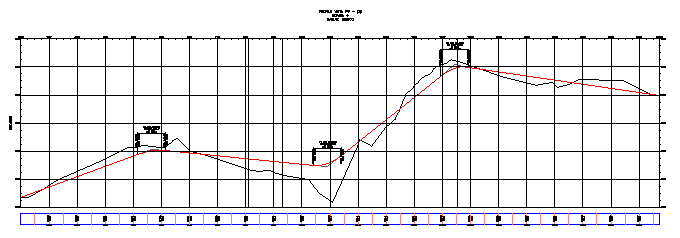

분할하지 않은 종단 뷰

분할하기 전의 샘플 종단 뷰는 60피트의 표고 범위를 보여 줍니다.

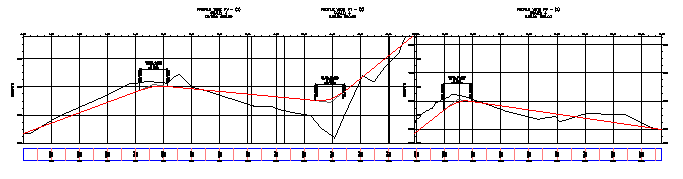

분할한 종단 뷰

분할한 종단 뷰는 표고 범위가 약 38피트로 훨씬 작습니다. 분할 측점에서 종단 뷰의 각 요소에 대한 별도의 표고 축척이 제공됩니다.

밴드 탭

종단 뷰에 포함할 데이터 밴드와 이 테이블이 그리드의 위와 아래 중 어느 쪽을 따라 배치되는지를 지정합니다. 종단 데이터, 수직 지오메트리, 수평 지오메트리, 지정된 수평 선형의 편경사, 횡단 데이터, 관망 데이터 등의 단면정보 테이블 유형을 사용하여 종단 데이터를 표시할 수 있습니다.

해치 탭

수직 설계에서 절토 영역과 성토 영역을 표시하는 지표면 간의 해칭 스타일과 위치를 지정합니다.

관망 탭

스타일, 스타일 재지정 및 도면층 배치와 함께 종단 뷰에 표시할 파이프 또는 구조물을 지정합니다. 관망 탭은 도면에 관망이 하나 이상 있는 경우에만 표시됩니다.

투영 탭

AutoCAD 객체 및 Autodesk Civil 3D 객체를 비롯하여 종단 뷰에 투영할 객체를 평면 뷰에서 지정합니다. 객체 화면표시 스타일, 표고 옵션 및 표고 값을 지정할 수도 있습니다. 투영 탭은 종단 뷰에 투영 객체가 있는 경우에만 표시됩니다.

교차 탭

선형, 종단, 형상선, 측량 수치 및 3D 폴리선을 포함하여 종단 뷰에서 교차 객체로 표시할 객체를 평면 뷰에서 지정합니다. 표식기 스타일, 레이블 스타일, 표고 옵션 및 표고 값을 지정할 수도 있습니다. 교차 탭은 종단 뷰에 교차 객체가 있는 경우에만 표시됩니다.
