하위 조건을 정의하여 복잡한 토량 상황을 수용할 수 있습니다.
하위 조건은 재료 정의의 한 유형입니다. 하위 조건을 사용하면 재료 토량 내의 모든 하위 재료 영역을 결합하여 재료 토량이 보고됩니다.
하위 조건이 적용될 수 있는 몇 가지 경우가 다음 섹션에서 설명됩니다.

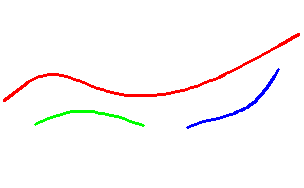

다음 그림에서는 하위 조건을 통해 해결할 수 있는 재료 겹침 상태를 보여줍니다.

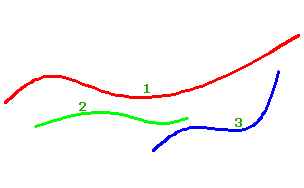

(1)은 지반선 맨 위, (2)는 하층토의 맨 위, (3)은 암반의 맨 위입니다.
이 상황에 대한 재료를 정의하는 데 다음과 같은 하위 조건을 사용할 수 있습니다.
재료 1 정의

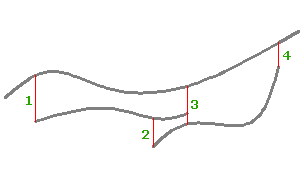

이 상황에 대한 토량을 계산하기 위해 Autodesk Civil 3D는 다음 그림과 같이 수직 링크(숫자 1-4)를 추가하여 닫힌 포락선을 작성합니다.

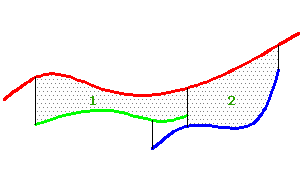

그런 다음 하위 조건이 다음과 같이 적용됩니다. (1)은 하위 조건 1(지반선 아래, 하층토 위)이며 (2)는 하위 조건 2(지반선 아래, 암반 위)입니다.
다음 그림과 같이 동일한 하위 조건이 겹치지 않는 재료에 적용될 수 있습니다.

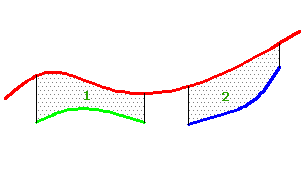

그런 다음 하위 조건이 다음과 같이 적용됩니다. (1)은 하위 조건 1(지반선 아래, 하층토 위)이며 (2)는 하위 조건 2(지반선 아래, 암반 위)입니다.

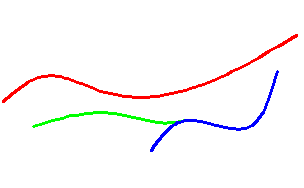

재료가 교차하는 경우는 다음 그림과 같습니다.

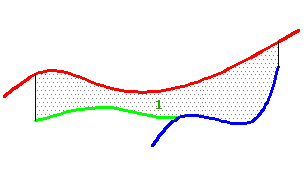

이 경우 하층토와 암반 지표면이 교차하므로 3개의 지표면이 사용된 하위 조건(지반선 아래, 하층토 위 및 암반 위)을 사용하여 이러한 상황을 해결할 수 있습니다.

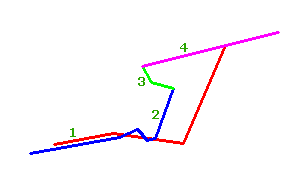

바위 절토 재료가 돌출부 상황에 있는 경우는 다음 그림과 같습니다. (1)은 기준, (2)는 암반, (3)은 바위 아래, (4)는 바위 맨 위입니다.
이 상황을 수용하려면 다음 하위 조건을 정의합니다.
바위 절토 재료 정의

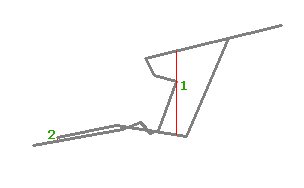

이 상황에 대한 토량을 계산하기 위해 Autodesk Civil 3D는 다음 그림과 같이 수직 링크(숫자 1-2)를 추가하여 닫힌 포락선을 작성합니다.
그런 다음 하위 조건이 다음 그림과 같이 적용됩니다. (1)은 하위 조건 1(기준 위, 암반 아래), (2)는 하위 조건 2(바위 아래의 위, 바위 맨 위의 아래), (3)은 하위 조건 3(기준 위, 바위 맨 위의 아래)입니다.
그런 다음 세 하위 조건의 토량을 결합하여 각 측점에 대한 바위 절토 재료의 합계를 구합니다.
