정지 표고 편집기 대화상자

이 대화상자를 사용하면 형상선, 로트선 또는 측량 수치 세그먼트의 표고와 기울기를 편집할 수 있습니다. 측점 또는 세그먼트의 길이 값은 변경할 수 없습니다.

Shift 또는 Ctrl 키를 사용하여 편집할 여러 행을 선택합니다.

아이콘

선 선택

편집을 위해 형상선, 로트 선 또는 측량 수치를 선택합니다.

줌 대상

도면 표시를 선택된 IP 또는 표고점으로 줌합니다.

빠른 종단

형상선의 빠른 종단을 작성합니다.

올리기/내리기

위쪽 또는 아래쪽으로 점의 표고를 조정합니다. 올리기/내리기를 클릭하고 텍스트 상자에 양을 입력합니다.

행을 선택하지 않은 경우 모든 행이 동일한 양만큼 조정됩니다. 행을 선택하는 경우 첫 번째 선택된 점이 지정된 표고로 조정되고 모든 나머지 선택된 행은 첫 번째 점의 이전 표고와 새 표고 간의 차이만큼 조정됩니다. 예를 들어, 첫 번째 선택된 점이 3피트이고 입력한 값이 10피트이면 첫 번째 점의 표고가 10피트로 이동되고 선택된 나머지 다른 점에는 7피트가 추가됩니다.

증분 올리기

모든 점의 표고를 증분 값만큼 위쪽으로 조정합니다. 행을 선택하지 않은 경우 옵션은 모든 점을 조정하고 그렇지 않으면 선택한 행의 점만 조정합니다.

증분 내리기

모든 행의 표고를 증분 값만큼 아래쪽으로 조정합니다. 행을 선택하지 않은 경우 모든 점이 조정되고 그렇지 않으면 선택한 행의 점이 조정됩니다.

증분 설정

올리기 및 내리기 명령에서 사용할 값을 지정합니다. 값을 입력합니다.

표고 평평하게 하기

선택요소의 시작 표고에서부터 끝 표고까지의 상수 기울기 또는 선택한 모든 행의 표고가 선택요소의 첫 번째 행과 동일한 표고까지 평평하게 되도록 지정합니다. 클릭하여 평평하게 하기 대화상자를 엽니다.

표고점 삽입

초기계획선의 시작 측점과 끝 측점 사이에 표고점을 삽입하여 중간 표고점을 작성합니다.

표고점 삭제

초기계획선의 시작 측점과 끝 측점 사이에 있는 표고점을 삭제합니다. 중간 표고 점의 단일 행 선택요소만 삭제할 수 있습니다.

지표면으로부터 표고

지표면에서 표고 설정 대화상자가 열리고 도면의 지표면에서 형상선 표고를 설정할 수 있습니다. 도면에 지표면이 없으면 이 옵션은 비활성화됩니다.

• 지표면에 대한 상대적 표고 확인란을 선택하면 모든 점의 표고는 행이 정지 표고 편집기에서 선택되었는지 여부에 관계없이 업데이트됩니다.

  지표면에서 떨어진 모든 형상선 점은 기존 표고를 유지하고 절대적으로 설정됩니다.

• 지표면에 상대적인 표고 확인란이 선택 해제되고 정지 표고 편집기에서 행이 선택되지 않으면 모든 점의 표고가 업데이트됩니다.
  행이 정지 표고 편집기에서 선택되고 지표면에 대한 상대적 표고 확인란이 선택 취소된 경우 업데이트 동작은 중간 정지구배변경점 삽입 확인란 선택 여부에 따라 달라집니다.

  • 중간 정지구배변경점 삽입 확인란을 선택 취소하면 선택한 행만 업데이트됩니다.
  • 중간 정지구배변경점 삽입 확인란을 선택하면 행의 선택 여부와 관계없이 모든 점의 표고가 업데이트됩니다.

형상선이 지표면에서 떨어져 있는 경우 경고 메시지가 표시됩니다. 일부 표고가 업데이트되었지만 하나 이상의 점이 지표면을 벗어나면 표고를 지정할 수 없는 지표면을 벗어난 점의 개수를 나타내는 메시지가 표시됩니다. 지표면에서 떨어져 있는 모든 형상선 점은 기존 표고를 유지합니다.

반전

형상선의 방향을 변경합니다. 점 순서가 반향되도록 편집기를 업데이트합니다. 이 명령은 형상선의 레이블 지정과 측점 표시에 영향을 줍니다.

구배 변경만 표시

사이에 있는 형상선 시작점/끝점과 구배 변경만 표시합니다. 이 옵션에서는 여러 점을 연결하는 표고 편집을 사용하여 편집 프로세스를 단순화합니다. 기본적으로 테이블에는 모든 형상선 점이 표시됩니다.

모든 행 선택 해제

올리기, 내리기 및 평평하게 하기 명령이 초기계획선의 전체 길이에 영향을 주도록 선택한 행을 모두 선택해제합니다.

표면에 상대적

형상선 표고가 상대적인 지표면을 지정합니다.

이 리스트에서 지표면을 지정하면 표고(상대적) 열 및 표고 파생 출처 열이 이전에 표시되지 않은 경우 표시됩니다. <없음>을 선택하면 해당 열이 숨겨집니다.

주: 상위 코리더 또는 상위 선형/종단에 동적인 측량 그림 또는 추출된 형상선을 편집할 때가 아니라 정지 표고 편집기에서 구획선을 편집할 때 상대 표고 옵션이 지원됩니다.

원래부터 형상선이 지표면에 상대적으로 작성되지 않으면 이 리스트에서 지표면을 선택한 후 표고 파생 출처 열에서 드롭다운 선택을 사용하여 지표면에 상대적인 형상선 점에 대해 지표면에 상대적을 선택합니다. 표고(상대적) 열에서 표고를 입력하여 지표면 위 또는 아래로 점을 간격띄우기할 수 있습니다.

지표면을 선택하고 지표면에 상대적인 점을 설정하면 형상선이 처음 작성된 방법에 따라 다음 효과가 적용됩니다.

• 형상선이 처음부터 지표면에 상대적으로 작성된 경우 지표면에 상대적 리스트에서 다른 지표면을 선택하면 표고(실제) 값이 업데이트됩니다. 값이 표고(상대) 열에서 지정되면 값이 유지되고 지표면 표고에 적용되어 실제 표고에 영향을 줍니다.

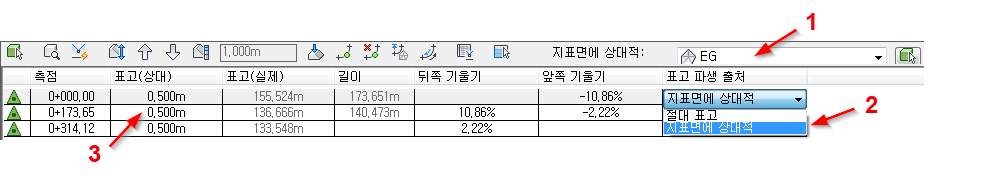

  예를 들어, 다음 형상선은 지표면 EG에 0.500m 상대적으로 작성됩니다.



  지표면이 첫 번째 도로로 변경되면 표고(상대적) 열에서 값이 첫 번째 도로 지표면 표고에 바로 적용되어 표고(실제) 열에서 새 표고가 발생합니다.



• 형상선이 처음부터 고정된 표고 또는 기울기에서 작성된 경우 형상선을 지표면에 상대적으로 설정하면 표고(상대적) 열에 표고(실제) 및 해당 점에 지정된 지표면 간의 차이가 표시됩니다. 표고(실제)의 값은 변경되지 않습니다.

  예를 들어, 다음 형상선이 10.000m 고정 표고의 첫 번째 점 및 2.00% 기울기의 다음 점으로 작성됩니다. 지표면에 상대적이지 않습니다.



  지표면 EG에 상대적으로 변경되면 실제 표고는 동일하게 유지되고 표고(상대적) 열은 형상선과 지표면 간의 표고 차이를 보여 줍니다.



  주: 이 경우 실제 표고를 지표면 표고로 재설정하려면 위에서 설명한 지표면으로부터 표고 옵션을 사용할 수 있습니다.

이 동작에 대한 자세한 내용은 상대 형상선 정보를 참고하십시오.

열

기호

• 녹색 삼각형 은 주 수평 지오메트리 점을 나타내는 점을 표시합니다. 예를 들어, 형상선을 작성할 때 모든 끝점은 삼각형으로 표시됩니다. IP(Intersection Point)를 삽입하면 삼각형으로도 표시됩니다.
• 흰색 삼각형 은 두 개의 형상선이 교차하지만 해당 위치에 지오메트리 점이 없는 분할 점을 나타냅니다. 이러한 점의 표고를 직접 편집할 수 없습니다. 자세한 내용은 아래 "분할점"을 참고하십시오.
  주: 회색 점 아이콘은 사면 전개선 및 동적으로 연결된 형상선과 같은 읽기 전용 객체를 나타냅니다.
• 원 은 표고 변경 점을 표시합니다. 정지 표고 편집기에서 표고점 삽입 아이콘을 사용하여 새 표고점을 삽입합니다.
주: 정점을 다른 교차 형상선과 공유하는 경우 작은 + 기호 이 해당 행의 아이콘과 함께 표시됩니다.

측점

현재 세그먼트가 시작되는 지점을 식별합니다.

표고(상대적)

측점에 의해 식별된 점의 양수 또는 음수 상대적 표고를 지정합니다. 이 표고는 지표면에 상대적 드롭다운 리스트에서 지정된 지표면에 상대적입니다.

예를 들어, 상대 표고가 0.5m이면 점은 지정된 지표면에서 0.5m 위에 있습니다.

주: 지표면에 상대적 드롭다운 리스트에 지정된 지표면이 없으면 표고(상대적) 열이 숨겨집니다.

표고(실제 )

측점에 의해 식별되는 점의 실제 표고를 지정합니다.

길이

현재 세그먼트의 길이를 표시합니다.

앞쪽 기울기

현재 세그먼트의 끝 표고를 앞쪽 방향으로 지정합니다. 이 기울기를 수정하면 세그먼트의 표고가 변경됩니다. 이 표고는 그리드의 다음 행에 있는 다음 측점의 표고입니다.

주: 여러 행의 기울기를 수정하려면 원하는 행을 선택하고 선택한 행 중 하나의 기울기를 편집합니다. 선택한 모든 행에 새 기울기가 적용됩니다.

뒤쪽 기울기

현재 세그먼트의 끝에서 시작까지의 기울기를 지정합니다. 이 기울기를 수정하면 현재 행이 시작되는 지점인 세그먼트의 시작 표고가 변경됩니다.

표고 파생 출처

표고가 지표면에 상대적 드롭다운 리스트에서 지정된 지표면에 절대적인지 또는 상대적인지 지정합니다.

주: 지표면에 상대적 리스트에서 지표면을 선택하면 자동으로 모든 형상선 점이 해당 지표면에 상대적으로 바뀌지 않습니다. 표고 파생 출처 리스트에서 지표면에 상대적 옵션이 상대적으로 만들려는 각 점에 선택되었는지 확인해야 합니다. 표고(상대적) 열에서 표고를 입력하여 지표면 위 또는 아래로 점을 간격띄우기할 수 있습니다.

주: 지표면에 상대적 드롭다운 리스트에서 지표면이 지정되지 않으면 표고 파생 출처 열이 숨겨집니다.
