Autodesk Civil 3D 브레이크라인 도구를 사용하여 브레이크라인 지오메트리가 추가된 지표면이나 측량 데이터베이스에서 교차 브레이크라인을 찾거나 보고 또는 수정합니다.
브레이크라인 지오메트리의 잘못된 상태로 인해 지표면 작성 시 문제가 발생할 수 있습니다.

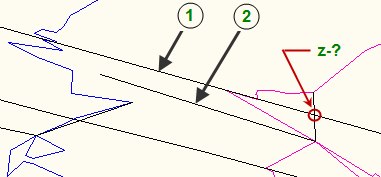

다음 도면에서는 브레이크라인(1과 2)의 교차로에 두 개의 표고가 있는 경우 잘못된 상태를 작성하는 두 교차 브레이크라인의 예를 보여 줍니다.
브레이크라인 도구를 사용하면 다음을 수행할 수 있습니다.
- 측량 데이터베이스, 측량 수치 또는 측량 데이터에서 작성된 지표면에서 교차 브레이크라인을 식별합니다.
- 브레이크라인 표고를 편집하여 교차 브레이크라인에 의해 발생할 문제를 해결합니다.
- 교차 브레이크라인 또는 지정된 범위 외부의 브레이크라인에 대한 보고서를 작성합니다.
