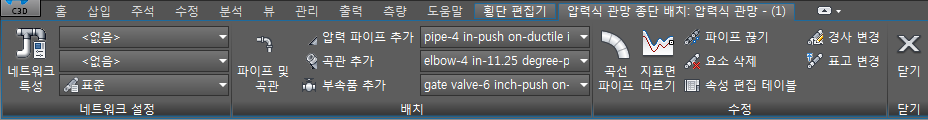

압력식 관망 종단 배치 리본을 사용하여 종단 뷰에서 압력식 관망 작업을 수행할 수 있습니다.
압력식 관망 종단 배치 리본에 액세스하려면 도면에서 압력식 관망을 선택합니다. 압력식 관망 상황에 맞는 리본 탭이 표시됩니다. 수정 패널에서 네트워크 편집
종단 계획 배치 도구 찾기를 클릭합니다.
네트워크 설정 패널에서는 다음과 같은 명령을 사용할 수 있습니다.
- 네트워크 특성: 압력식 관망의 특성을 편집합니다.
- 참조 지표면: 압력식 관망 표고를 설정하는 데 사용되는 참조 지표면을 지정합니다.
- 참조 선형: 압력식 관망에 대한 측점 및 간격띄우기 정보를 제공하는 참조 선형을 지정합니다.
- 압력식 관망 요소 리스트: 배치하는 동안 사용 가능한 요소가 포함된 압력식 관망 요소 리스트를 지정합니다.
배치 패널에서는 다음과 같은 명령을 사용할 수 있습니다.
- 파이프 및 곡관: 압력식 관망 파이프 세그먼트를 작성하고 방향이 변경되는 지점에 수직 곡관을 삽입합니다.
- 압력관 추가: 종단 뷰에서 압력관 또는 일련의 연결된 파이프를 압력식 관망에 추가합니다.
- 곡관 추가: 종단 뷰에서 압력식 관망에 수직 곡관을 추가합니다. 주: 기본 카탈로그에서 사용 가능한 다른 유형의 부속을 종단 뷰에서 추가할 수 없습니다.
- 부속품 추가: 종단 뷰에서 압력식 관망에 부속품을 추가합니다.
수정 패널에서 다음과 같은 명령을 사용할 수 있습니다.
- 곡선 파이프: 종단 뷰에서 직선 압력관 세그먼트를 곡선 세그먼트로 변환합니다.
- 지표면 따르기: 압력식 관망 요소를 참조 지표면의 표고를 따르도록 수정합니다.
- 파이프 끊기: 압력관을 선택한 점에서 두 개의 압력관으로 나눕니다. 압력관이 연결되고 원래 압력관과 동일한 네트워크에 포함되어 있습니다.
- 요소 삭제: 압력식 관망에서 선택한 압력식 관망 요소를 삭제합니다. 도면에서 네트워크 요소를 삭제하려면 요소 삭제 명령을 사용합니다.(이 옵션을 사용하면 종단 뷰 및 평면 뷰에서 모두 요소가 삭제됩니다.) AutoCAD 지우기 명령을 사용하여 종단 뷰에서 요소를 지우면 종단 뷰에서만 객체가 제거됩니다.
- 속성 편집 테이블: 압력식 관망 특성을 보고 편집하기 위해 사용할 수 있는 압력식 관망 속성 편집 테이블을 엽니다.
- 경사 변경: 연결된 여러 압력식 관망 요소의 경사를 수정합니다.
- 표고 변경: 종단 뷰에서 선택한 여러 요소를 이동하여 해당 요소의 표고를 수정합니다.
