피쳐 설정 편집 - 정지 작업 대화상자

이 대화상자를 사용하여 정지 관련 설정을 보고 변경할 수 있습니다.

이 항목에서는 모든 정지 관련 설정 편집 대화상자(도면 수준, 피쳐 수준 및 명령 수준)의 설정을 설명합니다.

도면 수준 주변 설정은 도면 아이콘으로 식별됩니다.
정지 피쳐 설정은 이 대화상자의 윗부분에서 일반 특성 그룹 다음에 나열되며 정지 아이콘으로 식별됩니다.
정지 명령 설정은 명령 아이콘으로 식별됩니다.

모든 정지 명령에 의해 사용되고 정지 값을 표시하기 위해 사용되는 정밀도 및 숫자 형식 표시가 도면 주변 설정에 지정됩니다.

도면, 피쳐 및 명령 설정과 해당 상호 작용에 대한 일반 정보는 Autodesk Civil 3D 설정 정보를 참조하십시오.

도면 수준 주변 설정에 대한 자세한 내용은 주변 설정 탭(도면 설정 대화상자)을 참고하십시오.

기본 스타일

이 설정을 사용하여 새 형상선 및 정지 그룹의 기본 스타일을 지정할 수 있습니다.

형상선 스타일: 형상선을 작성할 때 적용할 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 형상선 스타일 대화상자에서 스타일을 선택합니다.
정지 스타일: 정지를 작성할 때 적용할 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 정지 스타일 대화상자에서 스타일을 선택합니다.
절토 경사 정지 스타일: 절토 경사 정지를 작성할 때 적용할 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 절토 경사 정지 스타일 대화상자에서 스타일을 선택합니다.
성토 경사 정지 스타일: 성토 경사 정지를 작성할 때 적용할 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 성토 경사 정지 스타일 대화상자에서 스타일을 선택합니다.

기본 이름 형식

이러한 설정을 사용하여 새 형상선 및 정지 그룹의 기본 이름 형식을 지정할 수 있습니다. 값 열을 클릭하고 을 클릭하여 이름 템플릿 대화상자에서 변경합니다.

형상선 작성

주: 이 특성 그룹은 CreateFeatureLineFromAlign, CreateFeatureLines 및 DrawFeatureLine 명령에서 설정에 액세스할 때 다양한 형식으로 표시됩니다.

형상선 작성(CreateFeatureLineFromAlign)

이러한 설정을 사용하여 선형에서 형상선을 작성할 때의 기본 동작을 지정할 수 있습니다.

형상선 이름: 작성 시 형상선에 이름을 적용할지 여부를 지정합니다.
형상선 스타일 사용: 작성 시 형상선에 스타일을 적용할지 여부를 지정합니다.
도면층 설정: 작성 시 형상선에 적용할 도면층을 지정합니다. 기본값은 도면층 설정 사용(도면 설정에서)입니다.
점 단순화: 끝점 단순화 대화상자를 열지 여부를 지정하여 객체를 형상선으로 변환하는 경우 객체를 단순화할 수 있습니다. 이 값을 True로 변경하면 끝점 단순화 대화상자가 열립니다.
동적 링크 작성: 선형에 대해 동적 링크를 작성할지 여부를 지정합니다. 동적 링크 작성을 방지하려면 이 값을 False로 변경합니다.
중앙종거: 원곡선을 짧은 선 세그먼트로 다듬기 위한 중앙종거를 지정합니다. 기본값은 0.100입니다.
완화곡선 다듬기 계수: 완화곡선을 짧은 선 세그먼트로 다듬는 계수를 지정합니다. 기본값은 0.25입니다.

자세한 내용은 선형으로부터 형상선 작성 정보를 참고하십시오.

형상선 작성(CreateFeatureLines)

이러한 설정을 사용하여 객체에서 형상선을 작성할 때의 기본 동작을 지정할 수 있습니다.

형상선 이름: 작성 시 형상선에 이름을 적용할지 여부를 지정합니다.
형상선 스타일 사용: 작성 시 형상선에 스타일을 적용할지 여부를 지정합니다.
도면층 설정: 작성 시 형상선에 적용할 도면층을 지정합니다. 도면 설정 사용(도면 설정에서), 현재 도면층 사용, 또는 선택한 도면요소 도면층 사용을 선택합니다.
기존 도면요소 지우기: 선택한 객체가 형상선으로 변환될 때 작성 명령이 해당 객체를 지울지 여부를 지정합니다. 기본적으로 객체를 지웁니다. 도면에 객체를 남아 있게 하려면 이 값을 False로 변경합니다
점 단순화: 끝점 단순화 대화상자를 열지 여부를 지정하여 객체를 형상선으로 변환하는 경우 객체를 단순화할 수 있습니다. 이 값을 True로 변경하면 끝점 단순화 대화상자가 열립니다.
표고 지정: 표고 지정 대화상자를 열지 여부를 지정합니다.
표고 소스: 지표면이나 선택한 정지 작업에서 표고를 지정할지 또는 고정 표고를 설정할지 지정합니다.
중간 표고 절단 포함: 지표면 또는 정지 그룹에서 표고를 지정할 때 중간 표고 절단을 포함할지 여부를 지정합니다.

자세한 내용은 객체로부터 형상선 작성 정보를 참고하십시오.

형상선 작성(DrawFeatureLine)

이러한 설정을 사용하여 도면 형상선의 기본 동작을 지정할 수 있습니다.

형상선 이름: 작성 시 형상선에 이름을 적용할지 여부를 지정합니다.
형상선 스타일 사용: 작성 시 형상선에 스타일을 적용할지 여부를 지정합니다.
도면층 설정: 형상선을 작성할 때 기본 도면층 설정을 지정합니다.

자세한 내용은 형상선의 직선 세그먼트를 그리려면을 참고하십시오.

정지 작성

주: 이 특성 그룹은 CreateGrading 명령에서 설정에 액세스할 때 표시됩니다.

이 설정을 사용하여 정지를 작성할 때의 기본 동작을 지정할 수 있습니다.

변환 영역 길이: 변환 영역의 기본 길이를 지정합니다. 값 열에 길이를 입력하거나 을 클릭하고 도면 영역에서 거리를 선택합니다. 정지 작업의 시작점을 기존 정지 작업 내 또는 근처에 위치하도록 선택할 경우 작성 명령이 변환 길이를 입력하라는 프롬프트를 표시합니다.

자세한 내용은 초기계획선에서 정지 작업을 작성하려면을 참고하십시오.

정지 그룹 작성

주: 이 특성 그룹은 CreateGradingGroup 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 정지 그룹을 작성할 때의 기본 동작을 지정할 수 있습니다.

정지 지표면 작성: 정지 그룹이 기본적으로 자동 지표면을 생성하는지 여부를 지정합니다.
그룹 이름 사용: 자동 지표면이 자동으로 정지 그룹과 동일한 이름으로 명명되는지 여부를 지정합니다.
지표면 스타일: 정지 그룹의 기본 스타일을 지정합니다. 값 열을 클릭하고 을 클릭하여 지표면 스타일 대화상자에서 스타일을 선택합니다.

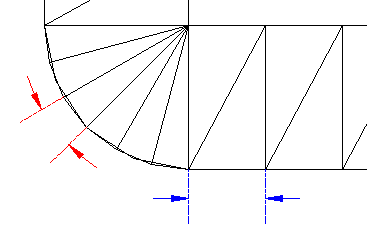

지표면 다듬기 증분: 정지 그룹 지표면의 보다 나은 정의를 위해 기준 선을 따라 보조 지표면 삼각망 선을 추가할 최대 거리를 지정합니다. 값 열에 길이를 입력하거나 을 클릭하고 도면 영역에서 길이를 선택합니다.
지표면 원추 다듬기 각도: 외부 모서리에 있는 보조 투영선 간의 기본 최대 각도를 지정합니다. 값 열에 각도를 입력하거나 을 클릭하고 도면 영역에서 각도를 선택합니다.

다듬기 설정은 둥근 외부 구석과 직선 정지 세그먼트 주위의 보조선 배치를 조정합니다.

자세한 내용은 정지 그룹을 작성하려면을 참고하십시오.

형상선 맞춤 원곡선

주: 이 특성 그룹은 FitCurveFeature 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 호를 따라 형상선을 작성할 때의 기본 동작을 지정할 수 있습니다.

공차: 피쳐를 따라 IP에서 삽입할 호까지의 최대 거리를 지정합니다. 호를 삽입할 때 시작점과 끝점 사이의 모든 형상선 점을 통과해야 합니다. 공차는 하나의 점이 모든 점에 걸쳐 평균화된 호로부터 얼마나 벗어날 수 있는지 지정합니다.

맞춤 원곡선 공차
최소 세그먼트 수: 호를 작성하기 전에 식별해야 하는 최소 세그먼트 수를 지정합니다. 점 옵션을 사용하는 경우에는 이 설정이 무시됩니다.

자세한 내용은 테셀레이트 선을 호로 변환 정보를 참고하십시오.

정지 표고 편집기

주: 이 특성 그룹은 GradingElevEditor 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 형상선을 편집할 때 표고 편집기의 기본 동작을 지정할 수 있습니다.

증분 올리기/내리기: 정지 작업의 형상선을 올리거나 내려 토량을 조정할 때 각각의 증분에 사용되는 기본 수직 거리를 지정합니다.
구배 변경만 표시: 사이에 있는 형상선 시작점/끝점과 구배 변경만 표시할지 여부를 지정합니다. 이 옵션에서는 여러 점을 연결하는 표고 편집을 사용하여 편집 프로세스를 단순화합니다.

자세한 내용은 정지 표고 편집기를 사용하여 형상선 편집 정보를 참고하십시오.

정지 배치 도구

주: 이 특성 그룹은 GradingTools 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 정지 배치에 대한 기본 조건을 지정할 수 있습니다.

정지 조건 세트: 정지 작업을 작성할 때 사용할 기본 조건 세트를 지정합니다. 값 열을 클릭하고 을 클릭하여 정지 조건 세트 대화상자에서 조건 세트를 선택합니다.
정지 조건: 정지 작업을 작성할 때 사용할 기본 조건을 지정합니다. 값 열을 클릭하고 을 클릭하여 정지 조건 대화상자에서 조건을 선택합니다.

자세한 내용은 정지 작업 작성 정보를 참고하십시오.

정지 토량 도구

주: 이 특성 그룹은 GradingVolumeTools 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 정지 토량에 대한 기본 조건을 지정할 수 있습니다.

표고 올리기/내리기 증분: 정지 작업의 형상선을 올리거나 내려 토량을 조정할 때 각각의 증분에 사용되는 기본 수직 거리를 지정합니다. 값 열에 증분 길이를 입력하거나 을 클릭하고 도면 영역에서 길이를 선택합니다.
피쳐 선택을 현재 그룹으로 제한: 토량 계산 시 현재 정지 그룹 외의 피쳐를 선택하여 올리거나 내릴 수 있는지 여부를 지정합니다.

자세한 내용은 지표면 토량 표시 및 조정 정보를 참고하십시오.

피쳐 결합

주: 이 특성 그룹은 JoinFeatures 명령에서 설정에 액세스할 때 표시됩니다.

이 설정을 사용하여 형상선을 결합할 때의 기본 공차를 지정할 수 있습니다.

공차: Join 명령을 사용할 때 형상선이 얼마나 가까워야 하는지 지정합니다.

형상선 단순화

주: 이 특성 그룹은 WeedFeatures 명령에서 설정에 액세스할 때 표시됩니다.

이러한 설정을 사용하여 정점 단순화의 기본값을 지정할 수 있습니다.

각도 비율 적용: 끝점 단순화 대화상자의 각도 비율을 기본적으로 선택할지 여부를 지정합니다.
각도 비율: 기본 각도 비율을 지정합니다. 값 열에 각도를 입력하거나 을 클릭하고 도면 영역에서 각도를 선택합니다.
기울기 비율 적용: 끝점 단순화 대화상자의 기울기 비율을 기본적으로 선택할지 여부를 지정합니다.
기울기 비율: 기본 기울기 비율을 지정합니다. 값 열에 퍼센트를 입력하거나 을 클릭하고 도면 영역에서 퍼센트를 선택합니다.
길이 비율 적용: 끝점 단순화 대화상자의 길이 비율을 기본적으로 선택할지 여부를 지정합니다.
길이 비율: 기본 길이 비율을 지정합니다. 값 열에 길이를 입력하거나 을 클릭하고 도면 영역에서 길이를 선택합니다.
마감 점 제거: 끝점 단순화 대화상자의 3D 거리 비율을 기본적으로 선택할지 여부를 지정합니다.
마감 점 3D 거리: 기본 3D 거리 비율을 지정합니다. 값 열에 거리를 입력하거나 을 클릭하고 도면 영역에서 거리를 선택합니다.

자세한 내용은 단순화 형상선 정점 정보를 참고하십시오.
