모형의 고정 평면을 사용하려면

고정 평면을 일시적으로 표시 또는 숨기기

모형을 열 때 항상 고정 평면 표시

  1. 리본의 도구 탭에 있는 옵션 패널에서 문서 설정을 클릭합니다.
  2. 대화상자의 화면표시 모양에서 설정을 클릭합니다.
  3. 화면표시 모양 대화상자에서 고정 평면의 확인란을 선택합니다.

고정 평면 방향 다시정하기

  1. 리본의 뷰 탭 모양 패널의 고정 평면 드롭다운 리스트에서 설정 을 클릭합니다.
  2. ViewCube 방향을 수정합니다. 고정 평면 위치를 향해 아래쪽을 표시하도록 카메라 방향을 지정합니다. 그런 다음 ViewCube의 상황에 맞는 메뉴에서 "현재 뷰를 평면도로 설정"을 선택합니다.

고정 평면 배치

  1. 리본의 뷰 탭 모양 패널의 고정 평면 드롭다운 리스트에서 설정 을 클릭합니다.
  2. ViewCube 방향을 수정합니다. 고정 평면 위치를 향해 아래쪽을 표시하도록 카메라 방향을 지정합니다. 그런 다음 ViewCube의 상황에 맞는 메뉴에서 "현재 뷰를 평면도로 설정"을 선택합니다.

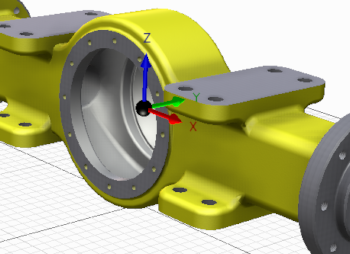

  3. 모형 원점에 고정 평면 원점 트라이어드가 표시됩니다. 위치를 변경할 수 있도록 수동 조정을 선택합니다. 그래픽 창에서 방향이 구속된 배치를 사용하려면 트라이어드를 클릭하여 끌고, 원점에 대해 3D 배치를 사용하려면 중심 구를 클릭하여 끕니다.

    위치를 변경하는 동안 객체 스냅 효과가 활성화되어 모형 꼭지점을 쉽게 선택할 수 있습니다.

    주: 트라이어드에는 회전 입력을 사용할 수 없습니다.

    커서가 모형 꼭지점에 스냅되지만 선택 사항은 연관되지 않습니다.

고정 평면 크기조절

  1. 리본의 뷰 탭 모양 패널의 고정 평면 드롭다운 리스트에서 설정 을 클릭합니다.
  2. 대화상자에서 수동 조정을 선택합니다.
  3. 그래픽 창에서 고정 평면의 경계선이나 구석을 선택한 다음 끌어서 크기를 조절합니다.
    주: 고정 평면 크기가 자동으로 조절되도록 설정하려면 모형에 맞춰 자동 조정을 선택합니다. 또한 이 옵션은 모형 형상의 가장 아래쪽 점으로 위치를 자동 조정합니다.
상위 주제: 모형 뷰의 고정 평면 정보
