중간점 또는 교차점에 치수기입

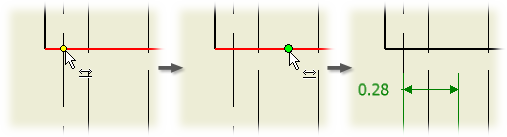

1. 주석 탭의 치수 패널에서 치수 명령을 클릭합니다.
2. 그래픽 창에서 중간점 또는 교차점을 클릭하고 필요한 경우 다른 선, 모서리 또는 점을 클릭합니다.
3. 치수를 원하는 위치로 끈 다음, 클릭하여 배치합니다.
4. 필요에 따라 계속해서 치수를 작성하고 배치한 다음 마우스 오른쪽 버튼을 클릭하고 종료를 선택합니다.

주:

• 닫혀 있지 않은 형상에 대해 중간점이 표시됩니다.
• 교차점은 서로 다른 객체에 있는 모형 모서리에만 나타납니다.
• 중간점은 초록색 점으로 표시되고 교차점은 노란색 점으로 표시됩니다.
• 투영된 모서리의 실제 교차점에는 치수를 작성하거나 재부착할 수 있지만 각 확장 영역의 교차점에는 치수를 작성하거나 재부착할 수 없습니다.
• 중간점과 교차점이 동일한 뷰에 있어야 합니다.

치수보조선의 교차에 치수 추가

1. 리본에서 주석 탭 치수 패널 치수를 클릭합니다.

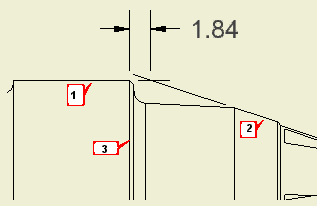

2. 첫 번째 선(1)을 선택하여 교차를 정의합니다.
3. 마우스 오른쪽 버튼을 클릭하고 메뉴에서 교차점을 선택합니다.
4. 두 번째 선(2)을 선택하여 교차를 정의합니다. 필요에 따라 선을 연장할 수 있고 두 선의 교차가 첫 번째 치수 점이 됩니다.
5. 모형 모서리(3)를 선택하여 치수를 정의합니다. 또는 다른 교차를 정의하거나 도면 뷰에서 점을 선택하려면 2-4단계를 수행합니다.
6. 원하는 위치로 치수를 끕니다.
7. 클릭하여 도면에 치수를 배치합니다.

주: 치수를 지정하는 모든 형상은 같은 도면 뷰에 속해야 합니다.

포함된 교차에서 치수기입 방법 보기
