분석을 통해 얻은 정보를 사용하여 구성요소를 수정하여 간섭을 제거할 수 있습니다.
- 리본에서 검사 탭
간섭 패널
간섭 분석을 클릭합니다.
- 간섭 분석 대화상자에서 세트 #1 정의를 클릭한 다음 그래픽 창 또는 검색기에서 첫 번째로 분석할 구성요소 또는 구성요소 그룹을 선택합니다.
- 세트 #2 정의를 클릭한 다음 두 번째로 분석할 구성요소 또는 구성요소 그룹을 선택합니다.
- 부분조립품을 구성요소로 처리를 선택하여 부분조립품을 단일 구성요소로 처리하고 부분조립품 내의 간섭을 무시합니다.
- 확인을 클릭하여 간섭을 확인합니다.
- 간섭이 탐지되면 간섭 대화상자에 다음이 표시됩니다.
- 감지된 간섭 수와 총용량, 각 간섭에 대한 추가 정보. 리스트에서 항목을 두 번 클릭하여 간섭으로 줌합니다.
- 분석해야 하는 정보에만 중점을 둘 수 있도록 다음 간섭 유형을 필터링하는 옵션:
- 일반: 아래 유형에 속하지 않는 간섭
- 스레드: 두 구성요소 사이의 간섭으로, 둘 중 하나가 스레드됩니다.
일치하는 스레드가 발견되면 추가 필터로 표시됩니다.
- 스레드되지 않은 컨텐츠 센터 부품: 두 구성요소(둘 중 하나는 컨텐츠 센터의 구성요소) 사이의 간섭
- AnyCAD 참조 구성요소: AnyCAD 참조 구성요소 자체 내의 간섭
- 일치하지 않는 4가지 유형의 스레드 간섭에 대한 자세한 정보. 정보 툴팁 위에 커서를 가져가 간섭 유형을 표시합니다.
- 스레드 구성요소가 잘못 정렬되었습니다.
- 공칭 지름, 피치 등을 비롯한 스레드 지정이 일치하지 않습니다.
- 왼손/오른손 방향이 일치하지 않습니다.
- 스레드 길이가 일치하지 않습니다.
최소 권장 스레드 결속을 충족하지 않는 스레드 길이가 보고됩니다. 예를 들어, 구성요소의 외부 스레드 길이가 내부 스레드 길이보다 짧으면 간섭이 보고됩니다.
주: 툴팁의 첫 번째 번호 세트는 내부 스레드 값을 나타냅니다. 두 번째 세트는 외부 스레드 값을 나타냅니다. - 무시 및 무시 해제 옵션. 다음 작업을 수행할 수 있습니다.

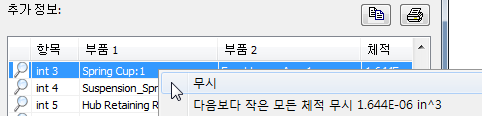

- 항목을 마우스 오른쪽 버튼으로 클릭한 후 선택하여 선택된 볼륨을 무시하거나 선택한 값보다 작은 모든 간섭 볼륨을 무시합니다.
- 무시된 필터를 선택 또는 선택취소하여 리스트에서 무시된 간섭을 표시하거나 숨깁니다.
주: 무시된 간섭은 십자선과 함께 표시됩니다.
- 무시된 간섭을 마우스 오른쪽 버튼으로 클릭하고 선택하여 선택된 항목을 무시 해제하거나 모두 무시 해제합니다.
- 값을 클립보드에 복사하고 리스트를 인쇄하기 위한 옵션입니다.
주: 간섭 유형은
스레드 간섭 값을 Excel로 복사할 때 주라는 새 열에 포함됩니다.
간섭 분석 방법 보기
팁: 간섭이 있는지 모든 구성요소를 확인하려는 경우 걸침 창을 사용하여 세트 # 1에 모든 구성요소를 추가한 다음 확인을 클릭하여 분석합니다.
팁: 결과 간섭을 두 번 클릭하면 지정된 충돌로 줌 확대하여 개별 간섭 영역을 그래픽을 통해 자세히 살펴볼 수 있습니다.
