프레임 분석 설정 - 분석 탭

프레임 분석의 분석 설정은 모든 시뮬레이션에 적용 가능합니다. 새 시뮬레이션이 시작될 때마다 이러한 기본 설정이 사용됩니다. 시뮬레이션 특성을 변경하여 시뮬레이션별로 전역 설정을 재지정할 수 있습니다.

이 섹션에서는 분석 탭에 있는 컨트롤에 대해 설명합니다.

액세스:	리본: 프레임 분석 탭 설정 패널 프레임 분석 설정

분석 기본값
	DSC 알고리즘(빔 릴리즈)	릴리즈가 정의된 구조 계산 중에 불연속 요소를 사용하도록 설정하려면 선택합니다.
결과
	빔 점	분석에서 계산된 빔 점의 수를 지정합니다.

DSC 알고리즘

DSC 알고리즘을 사용하여 릴리즈의 구조를 계산할 수 있습니다.

임의 유형의 분석을 정의한 빔에는 다음과 같은 릴리즈가 포함됩니다.

• 규칙적
• 일방적
• 탄성
• 탄성 및 일방적

수행되는 작업은 다음과 같습니다.

• 구조 모형이 생성되면 구조에 새 노드가 생성됩니다.
• 릴리즈가 포함된 입력 요소가 수정됩니다. 요소의 이전 노드가 새 노드로 교체됩니다. 이전 노드는 다른 구조 요소에 남아 있습니다.

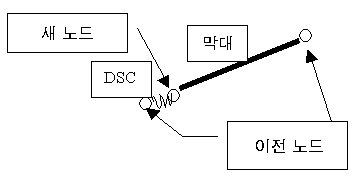

• 이전 노드와 새 노드 사이에 로보트가 DSC 요소(불연속성)를 작성합니다. 아래 그림을 참고하십시오.


DSC 요소는 2노드 요소로, 다음 공식에 따라 노드 힘이 이 요소에서 생성됩니다.

DSC 요소를 사용하면 빔에서 탄성 릴리즈를 정의할 수 있습니다.
