면 또는 간격띄우기 곡면을 두껍게 하려면

두껍게 하기/간격띄우기 명령을 사용하면 부품의 면 또는 퀼트에 두께를 추가 또는 제거하거나, 부품 면 또는 곡면에서 간격띄우기 곡면을 작성하거나, 새 솔리드를 작성할 수 있습니다.

면 또는 간격띄우기 곡면 두껍게 하기

1. 3D 모형 탭 수정 패널 두껍게 하기/간격띄우기 를 클릭합니다.
2. 다음과 같은 선택 모드를 지정합니다.
   • 면. (기본값) 클릭 한 번으로 개별 면만 선택할 수 있습니다.
   • 퀼트. 연결된 여러 면 그룹을 클릭 한 번으로 선택합니다.
3. 출력 유형: 솔리드(두께를 추가하려는 경우) 또는 곡면(간격띄우기를 하려는 경우)을 선택합니다.
   주: 곡면을 간격띄우기 해도 질량이 추가되거나 제거되지 않습니다.
4. 파일에 솔리드 본체가 두 개 이상 있는 경우 솔리드를 클릭하고 포함된 본체를 선택합니다.
5. 그래픽 창을 클릭하여 선택자를 사용해 포함된 면 또는 곡면을 선택합니다.
   팁: 여러 개의 접선 연속 면을 두껍게 하려면 대화상자의 자세히 탭에서 자동 면 체인을 선택합니다. 선택한 모든 면은 동일한 부울 연산 및 방향으로 두꺼워집니다.
6. 거리 아래에서 두께 또는 간격띄우기 거리를 지정합니다.

   필요한 경우 화살표를 클릭하여 측정 명령, 치수 표시를 사용하거나 최근에 사용된 값을 선택합니다.

   주: 수직 면이 있는 곡면이 아닌 간격띄우기 거리를 0으로 하여 곡면 사본을 작성할 수 있습니다. 이 방법은 솔리드 모형이나 솔리드 곡면에서 전체 곡면 본체 또는 개별 면 세트의 사본을 작성할 때 유용합니다.
7. 솔리드를 출력하는 경우 다음 중에서 두껍게 하기 피쳐가 솔리드 부품과 교차하는 방법을 지정합니다.
   • 접합 . 두껍게 하기 피쳐로 작성된 체적을 솔리드 부품에 추가합니다.
   • 절단 . 두껍게 하기 피쳐로 작성된 체적을 솔리드 부품에서 제거합니다.
   • 교차 . 두껍게 하기 피쳐 및 솔리드 부품의 공유된 체적으로부터 새 피쳐를 작성합니다. 공유된 체적에 포함되지 않은 재질은 삭제됩니다.
   • 새 솔리드 . 새 솔리드 본체를 작성합니다. 이는 두껍게 하기 작업이 부품 파일의 첫 번째 솔리드 피쳐인 경우 기본 선택 사항입니다. 기존 솔리드 본체에 더하여 부품 파일에 새 본체를 작성하려면 선택합니다. 각 본체는 다른 본체와 개별적인 독립 피쳐 집합입니다. 본체는 다른 본체와 피쳐를 공유할 수 있습니다.
8. 두께의 방향을 설정합니다.
9. 두껍게 하기/간격띄우기 대화상자의 자세히 탭에서 근사값을 계산할지 여부 및 근사값 계산 방법을 지정합니다.
   • 근사치 허용. 정확한 솔루션이 없는 경우 간격띄우기 피쳐를 계산할 때 지정된 두께로부터 편차를 허용합니다. 정확한 솔루션은 원래 곡면의 각 점에 해당하는 점이 간격띄우기 곡면에 있는 간격띄우기 곡면을 작성합니다. 두 점의 거리는 지정된 거리와 일치합니다.
   • 평균. 근사치가 허용되는 경우 편차는 지정된 거리보다 먼 경우와 가까운 경우 두 가지 모두를 포함하도록 구분됩니다.
   • 너무 얇지 않음. 근사치가 허용되는 경우 최소 거리를 유지합니다. 편차는 지정된 거리보다 멀어야 합니다.
   • 너무 두껍지 않음. 근사치가 허용되는 경우 최대 거리를 유지합니다. 편차는 지정된 거리보다 가까워야 합니다.
   • 최적. 적절한 공차 및 최소 계산 시간을 사용하여 근사치를 계산합니다.
   • 공차 지정. 지정한 공차를 사용하여 근사치를 계산합니다. 계산 시간이 오래 걸릴 수 있습니다.
10. 자세히 탭에서 원하는 경우 수직 곡면 작성을 선택합니다.

    수직 곡면 작성은 간격띄우기 면과 원래 퀼트를 연결하는 수직 면이나 "측"면을 작성합니다. 수직 곡면은 곡면의 경계 모서리가 아닌 내부 곡면 모서리에만 작성됩니다.

    주: 수직 곡면을 작성하여 간격띄우기 곡면과 솔리드 부품을 접합할 수는 없습니다.
11. 확인을 클릭합니다.

팁: 검색기에 깊이 및 방법에 대한 정보를 표시하려면 설정, 응용프로그램 옵션/부품 탭의 검색기에서 피쳐 노드 이름 뒤에 확장 정보 표시를 사용으로 설정합니다.

두꺼워진 면에 자동 혼합 적용

자동 혼합은 인접해 있는 접한 면을 자동으로 이동하고 필요하면 새 혼합도 작성하는 재혼합 기술로, 두껍게 하기 작업을 위해 솔리드 면을 선택한 경우 및 두께가 양의 방향 또는 음의 방향으로 연장된 경우에는 사용할 수 있지만 양방향으로 동일하게 두껍게 하는 경우에는 사용할 수 없습니다.

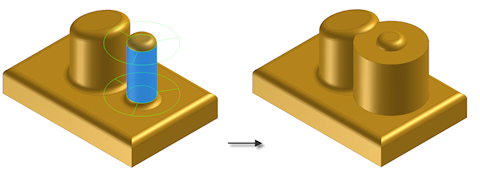

자동 혼합을 사용하지 않은 경우:

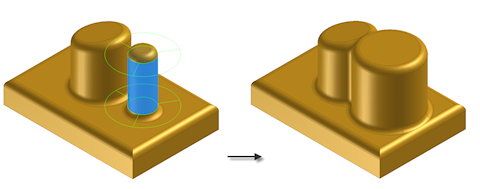

자동 혼합 적용:

1. 3D 모형 탭 곡면 패널 두껍게 하기/간격띄우기 를 클릭합니다.
2. 두껍게 하기/간격띄우기 대화상자의 두껍게 하기/간격띄우기 탭에서 출력으로 솔리드를 선택하고 두께를 한 방향으로 연장합니다.
3. 자동 혼합을 선택합니다.
   주: 자동 혼합이 사용하도록 설정된 경우 접합, 절단, 교차 및 새 솔리드 작업을 사용할 수 없고 사용할 수 있는 유일한 선택 모드는 면뿐입니다.
4. 두께의 거리를 설정하고, 자세히 탭에서 원하는 대로 옵션을 지정한 다음 그래픽 창에서 두껍게 할 면을 하나 또는 여러 개 선택합니다.
5. 확인을 클릭합니다.
